タンピングランマーマシンがパイプライン建設に使用される理由

• タンピングランマーは、圧縮プレートが届かない狭い溝用に設計されています。
• パイプラインの建設は、沈下と表面破壊を軽減するために、リフトごとの埋め戻し圧縮に依存しています。
• 水分、リフトの厚さ、トレンチの形状は、機械の選択と同じくらい重要です。
• 圧縮目標は通常、ASTM D698、ASTM D1557、ASTM D6938 などの規格に基づいて測定されます。

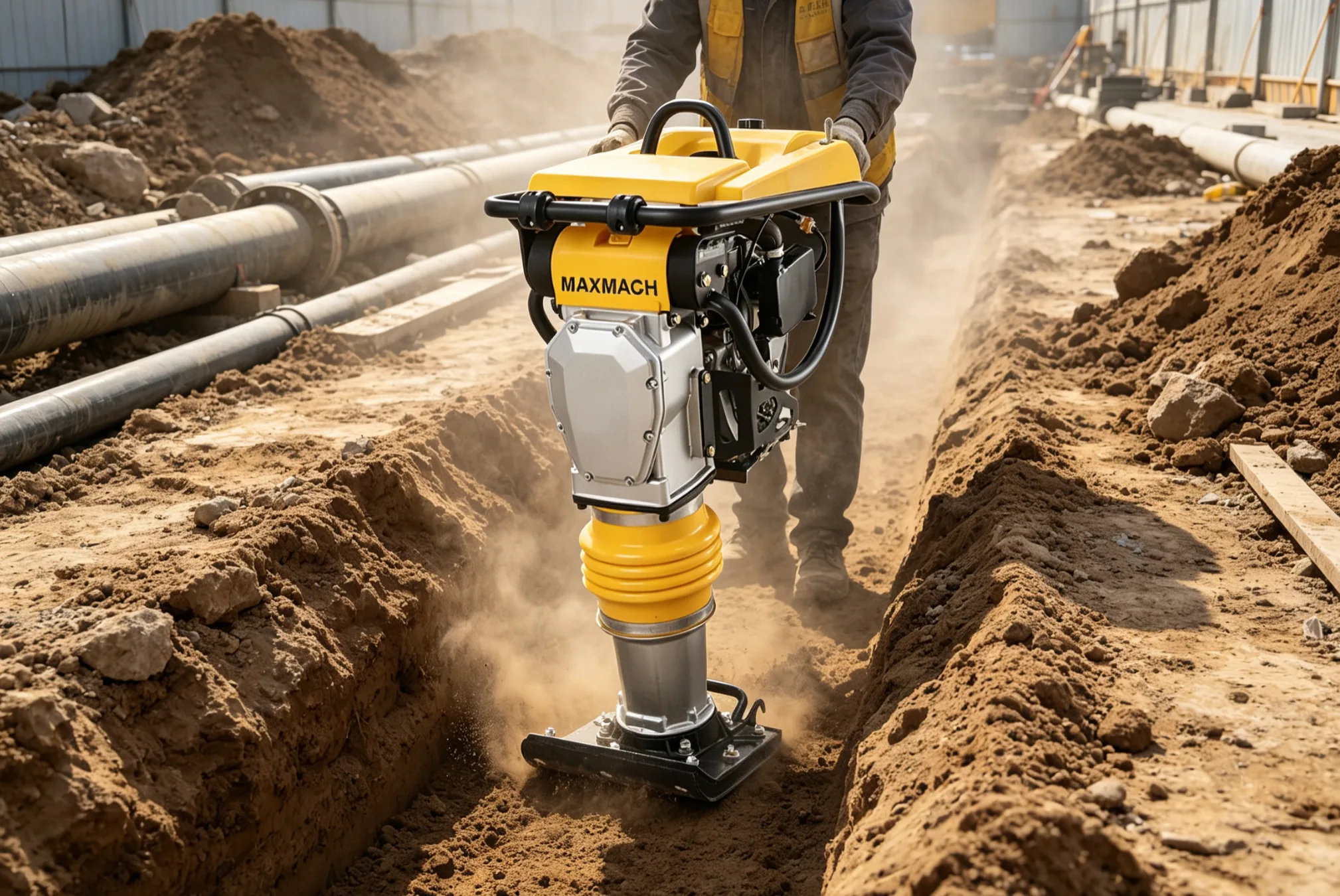

パイプライン建設では、しばしばパイプ トレンチ ランマーと呼ばれるタンピング ランマーが、トレンチ作業における最も高価な隠れた問題の 1 つである埋め戻しの不十分な締固めを解決します。初日は許容範囲に見えた溝でも、土壌が正しく圧縮されていないと、後で沈下したり、舗装に亀裂が入ったり、パイプが露出したりする可能性があります。そのため、トレンチの埋め戻しは通常、土壌や仕様に応じて約 100 ～ 150 mm の薄いリフトで圧縮され、次のような基準に照らして検証されます。 ASTM D698, ASTM D1557、および次のような電界密度法 ASTM D6938。実際のパイプライン作業では、コンパクトなランマーは単に便利なだけではありません。これは、沈下防止、溝の安定性、および長期的な舗装性能のためのリスク管理ツールです。

パイプライン建設においてタンピングランマーが重要な理由

タンピングランマーがパイプライン建設に使用される主な理由は形状です。トレンチは狭くて深く、障害物でいっぱいであるため、締め固め装置は垂直に動作し、狭い端に到達する必要があります。パイプトレンチランマーは、パイプ壁の横、ハンチの周囲、ユーティリティ廊下などを圧縮するのに十分な小さな設置面積で集中的な衝撃力を提供します。プレートコンパクターは広範囲の領域に役立ちますが、溝内では作業幅と振動パターンによりパイプの近くに空隙が残る可能性があります。ランマーシューはエネルギーを土に集中させるため、粘性土、混合埋め戻し、限られたスペースでの端の圧縮に好まれます。

タンピングランマーを使用する構造的な理由もあります。パイプラインの障害は、溝の埋め戻しが不十分なために引き起こされる間接的な障害であることがよくあります。土壌密度が変化すると、交通や溝上のスラブからの荷重が不均一に伝達され、わだち掘れ、陥没、表面亀裂が生じる可能性があります。公共施設の修復作業では、最終的な修復の耐久性はその下にある圧縮部分と同程度であるため、特にコストがかかります。道路工事も行う請負業者の場合、現場ではカッター、ランマー、プレートコンパクターなどの複数の機械が順番に必要になることがよくあります。道路および舗装機器のあらゆる製品を取り揃えたサプライヤー。 ランマー, プレートコンパクター、 そして コンクリート切断機、より少ないハンドオフで溝から地表までのワークフローをカバーできます。

パイプを設置した後のパイプトレンチ圧縮の仕組み

パイプトレンチの圧縮は、パイプが設置され、位置合わせされ、指定された敷土と最初の埋め戻しで保護された後に開始されます。目的は、脆弱なラインに対して積極的に土壌を押し付けることではなく、制御された層でその周囲に安定した支持を構築することです。そのため、事業者は溝を一度に埋めるのではなく、段階的に圧縮します。パイプハンチの周囲では、このゾーンがパイプの荷重分散の大部分を担っているため、締め固めの品質が特に重要です。ハンチが弱いと、交通や過負荷によってパイプがたわむ可能性があります。

通常、適切なトレンチの実践は 4 つのステップに従います。つまり、敷材を配置し、パイプを設置して検査し、パイプゾーンの周囲に最初の埋め戻しを追加し、最終埋め戻す前に薄いリフトで圧縮します。タンピングランマーは、このシーケンスの後半段階、特に振動プレートが表面を橋渡しする可能性のある狭い土壌または粘着性の土壌条件で最も効果的です。混合土壌条件では、請負業者は水分も監視する必要があります。乾燥しすぎると土壌が結合せず、湿りすぎるとポンプで密度が低下するためです。そのため、締め固め作業は機械の力だけではなく、現場の密度チェックと含水量の検証に依存することがよくあります。

パイプライン建設におけるタンピングランマーとプレートコンパクターの比較

最適な締固めツールはトレンチの状態によって異なりますが、狭いユーティリティトレンチでは通常、タンピングランマーが最適です。プレートコンパクターは、より広く平らなエリアや粒度の高い路盤作業には強力ですが、パイプトレンチランマーは、限られた設置面積での垂直方向のエネルギー供給に適しています。請負業者は多くの場合、パイプゾーンにはランマー、上部埋め戻しまたは表層にはプレートの両方を使用します。各機械が異なる圧縮効果を生み出すため、この分業は一般的です。

選択ルールはシンプルです。アクセスが厳しく、密度を下から上に構築する必要がある場合はタンピングランマーを使用し、トレンチが十分に開いてより広い表面範囲をサポートできるようになったら、プレートコンパクターに切り替えます。これが、多くの請負業者が両方を維持する理由の 1 つです タンピングランマー そして プレートコンパクター 同じトラックに乗って。

圧縮品質を決定する技術的要因

圧縮が成功するかどうかは、機械のエネルギー、土壌の種類、水分、リフトの厚さ、およびオペレーターの技術によって決まります。タンピングランマー自体は重要ですが、不良材料や不十分な順序を補うことはできません。適切にメンテナンスされたシュー、一貫した衝撃速度、および正しいエンジン出力を備えたランマーは、スロットル応答が不安定な摩耗したユニットよりも予測どおりに動作します。現場では、請負業者はエンジンのサイズ、動作重量、衝突頻度などの実際の機械の数値も気にします。これらは溝内での機械の動作に影響を与えるためです。

土壌の検査と受け入れにおいて、請負業者はプロクターベースの圧縮方法に依存することがよくあります。 ASTM D698 標準的な労力をカバーしますが、 ASTM D1557 修正された労力をカバーします。現場検証では、多くの場合、核または非核による方法が使用されます。 ASTM D6938。目視検査に合格しても密度目標を満たしていないトレンチは、後にメンテナンスの責任が生じる可能性があるため、数値が重要です。パイプライン建設では、その破損が関節の動き、舗装のひび割れ、修復された廊下に沿った柔らかい部分として現れることがあります。

請負業者がパイプトレンチ作業にタンピングランマーを選択する場合

請負業者は、アクセスが制限されている場合、土壌が粘着性または混合している場合、沈下リスクが高い場合にタンピングランマーを選択します。この機械は、都市部の公共事業、引込線の設置、下水道と水道本管の溝掘り、パイプ修理後の道路の復旧に特に役立ちます。また、トレンチが壁、縁石、基礎、または既存のユーティリティの近くを走っているプロジェクトでも一般的です。これは、これらの端を大型の設備で圧縮するのが難しいためです。

実際の作業の経験から、ランマーはパイプと周囲の溝の間の移行ゾーンで最も価値があることがわかります。このゾーンは、オペレーターがシャベルや表面の振動のみに頼っている場合、緩い土壌が残る傾向がある場所です。コンパクトなランマーは、プレートが上に乗るだけの湿った土壌やわずかにプラスチックの土壌で作業員が作業するのにも役立ちます。道路作業員にとっては、コールバックが減り、路面の沈下が少なくなり、季節の交通量や降雨サイクルを通じて復旧した車線が安定する可能性が高くなるという実用的なメリットがあります。

1. パイプゾーンのエッジを圧縮する必要がある狭い溝ではタンパーを使用します。
2. トレンチが表面をカバーできるほど十分に広がったら、プレートコンパクターに切り替えます。
3. 特に粘土の多い埋め戻しの場合は、毎回リフトの前に水分を確認してください。
4. 機械の感触だけに頼るのではなく、フィールドテストで密度を確認してください。

パイプトレンチランマーが軽減するパイプライン建設のリスク

パイプトレンチランマーは、いくつかの一般的なトレンチ修復リスク、特に沈下、ボイド形成、および差荷重を軽減します。沈下は最も目に見える破損モードですが、多くの場合、その前に隠れた締固め不足が発生します。土壌が不均一に圧縮されると、交通荷重が弱い部分に集中し、表面の崩壊が促進されます。道路の交差点では、数カ月以内に溝の上に窪みの線として現れることがある。造園されたパイプライン廊下やオフロードのパイプライン廊下では、土壌の沈下や排水の問題として現れる場合があります。

もう 1 つの重要なリスクは、制御されていない圧縮によるパイプの損傷です。パイプに近すぎる過度の圧縮力は、敏感なラインを変形させたり、寝具を乱したりする可能性があります。そのため、訓練を受けたオペレーターは制御された段階で圧縮し、適切なカバーが設置される前にパイプに直接触れる攻撃的な行為を避けます。優れた実践とは、単に「力を加える」ということではありません。適切な深さ、適切な水分レベルで適切な力が得られます。タンピングランマーは、トレンチ全体に渡って全面的に振動させるのではなく、ターゲットを絞った圧縮を可能にするため、この方法をサポートします。

パイプライン建設に適切なタンピングランマーを選択する方法

パイプライン建設に適したタンピングランマーは、アクセス、衝撃力、重量、オペレーター制御のバランスが取れたものです。請負業者は通常、機械が溝に収まるかどうか、粘着性の埋め戻しに十分なエネルギーがあるかどうか、修理ポイント間の移動が簡単かどうかを評価します。道路や公共施設の保守作業では、作業員が 1 回のシフトでいくつかの短いセクションを圧縮する必要があるため、パワーと同じくらい可搬性が重要になることがよくあります。

ブランドや代理店間で機器を比較する購入者にとって、機械の写真を超えて、実際的な質問をすることは役に立ちます。つまり、300 ～ 450 mm の溝で使用できるか?現場作業員にとってメンテナンスは簡単ですか?サプライヤーは部品やサービスのサポートを提供していますか?ミキサー、カッター、表面仕上げツールも必要な請負業者の場合は、次のような幅広い機器ソースが必要です。 コンクリートミキサー そして 道路標識機械 パイプラインの修復が自治体や道路の大規模な仕事パッケージの一部である場合に役立ちます。

パイプトレンチの締固めを改善するための現場手順

トレンチの圧縮の向上は、単一のマシンのアップグレードによってではなく、プロセスの規律によってもたらされます。最も信頼性の高いワークフローは、トレンチを検査し、地層を確認し、測定されたリフトに埋め戻しを配置し​​、各リフトを圧縮して、続行する前にテストすることです。材料が湿りすぎる場合、作業員は単に機械のパスを増やすのではなく、湿気を修正する必要があります。トレンチが狭すぎて適切な処置ができない場合は、そのスペースに不適切なツールを押し込むのではなく、圧縮方法を変更する必要があります。

1. パイプ床と最初の埋め戻しの配置を確認します。
2. 埋め戻し材を薄く均一なリフトに配置します。
3. パイプゾーンとエッジにタンピングランマーを使用してコンパクトにします。
4. 代表的な点での密度をテストします。
5. 必要に応じて、上層を広くするにはプレートコンパクターに切り替えます。

この順序は、道路を横切る溝の場合に特に重要であり、締固めが不十分であると交通の目にすぐに目立ちます。パイプラインの建設は、繰り返しの修理を行わなくても十分な費用がかかります。また、圧縮段階は、運用上の小さな変更で将来の大きなコストを回避できる数少ない場所の 1 つです。その意味で、タンピングランマーは単なるトレンチツールではありません。これは修復チェーン全体の品質管理ツールです。

パイプライン建設におけるタンピングランマーの使用に関するよくある質問

パイプライン建設におけるタンピングランマーの主な目的は何ですか?

主な目的は、限られたスペースでトレンチ埋め戻しを圧縮し、パイプ コリドーの安定性を維持し、沈下を最小限に抑えることです。

狭い溝ではなぜパイプトレンチランマーがプレートコンパクターよりも優れているのでしょうか?

パイプトレンチランマーは、幅の狭いシューと垂直方向の衝撃がプレートコンパクターよりも効果的にハンチやトレンチの端に届くため、より優れています。

トレンチ締め固めでは、各埋め戻しリフトの厚さはどれくらいにすべきですか?

多くのトレンチ用途では、リフトは土壌と仕様に応じて、およそ 100 ～ 150 mm の層に圧縮されます。

タンピングランマーはパイプを損傷する可能性がありますか?

適切なカバーと寝具が設置される前にあまりにも積極的に使用すると、その可能性があります。そのため、段階的な圧縮と訓練された操作が不可欠です。

タンピングランマーに最適な土壌の種類は何ですか?

これは、垂直方向の衝撃が粒子を結合し、空隙を閉じるのに役立つ粘着性の混合土壌で特に効果的です。

請負業者はいつランマーからプレートコンパクターに切り替える必要がありますか?

通常、この切り替えは、トレンチが十分に開いて表面が広くなり、作業がエッジの圧縮から上層の仕上げに移行するときに発生します。
