Machines de compactage joue un rôle essentiel dans la construction, l’aménagement paysager et les travaux routiers.
- A Compacteur à plaques fonctionne mieux pour les petits espaces comme les tranchées et les trottoirs, en particulier sur les sols granulaires.
- A Rouleau vibrant couvre de vastes zones de construction et d'entretien des routes, offrant un compactage uniforme des surfaces pour l'asphalte, le sable et le gravier.
Points clés à retenir
- Compacteur à plaques Ils fonctionnent mieux dans les espaces petits et restreints et utilisent les vibrations pour compacter les sols granulaires comme le sable et le gravier, ce qui les rend idéaux pour l'aménagement paysager et les petits projets de construction.
- Les rouleaux sont des machines plus grandes qui combinent poids et vibrations pour compacter les sols granulaires et cohésifs, parfaits pour les grandes surfaces comme les routes et les fondations.
- Le choix du bon équipement dépend du type de sol, de la taille du projet et de l'espace ; les compacteurs à plaques conviennent aux petits travaux confinés, tandis que les rouleaux gèrent efficacement les grands projets ouverts.
Comprendre les machines de compactage : compacteurs à plaques ou rouleaux
Qu’est-ce qu’un compacteur à plaques ?
Un compacteur à plaques est un type de machine de compactage conçu pour les travaux de petite et moyenne taille. Il utilise une plaque plate et lourde qui vibre rapidement pour comprimer le sol, le gravier ou l'asphalte. La plupart des modèles sont compacts et à conducteur marchant, ce qui les rend idéaux pour les espaces restreints ou confinés.
| Fonctionnalité | Compacteur à plaques | Compacteur à rouleaux |
|---|---|---|
| Taille | Compact, à conducteur marchant | Plus grand, porté ou à conducteur marchant |
| Types de sol | Idéal pour les sols granulaires | Convient aux sols granulaires et cohérents |
| Couverture de la zone | Espaces petits et confinés | Grands espaces ouverts |
| Force de compactage | Vibrations uniquement | Combinaison de poids et de vibrations |
| Maniabilité | Excellent dans les endroits restreints ou étroits | Limité dans les espaces petits ou inégaux |
| Étape d'utilisation | Compactage avant construction | Compactage final après stratification |
| Coût | Coût d’achat et de location réduit | Coûts initiaux et de maintenance plus élevés |
Comment fonctionnent les compacteurs à plaques
Les compacteurs à plaques fonctionnent en générant des vibrations rapides à travers une plaque d'acier. Cette vibration transfère de l’énergie dans le sol, provoquant le dépôt et le compactage des particules de sol. Les modèles typiques vont de 140 à 750 livres, avec des forces centrifuges comprises entre 2 400 et 9 000 livres par pied carré. Les fréquences de vibration varient souvent de 3 750 à 5 800 vibrations par minute, permettant des profondeurs de compactage de 8 à 34 pouces.
Astuce : des fréquences de vibration plus élevées fonctionnent mieux pour les matériaux fins comme le sable ou l'asphalte.
Applications typiques des compacteurs à plaques
- Travaux de fondation pour une densité de sol stable
- Projets d'aménagement paysager tels que allées, trottoirs, patios et allées de jardin
- Construction de routes et réparation d'asphalte
- Compactage de tranchées, notamment sur les chantiers urbains
- Entretien et réparation de chaussée
Qu'est-ce qu'un rouleau ?

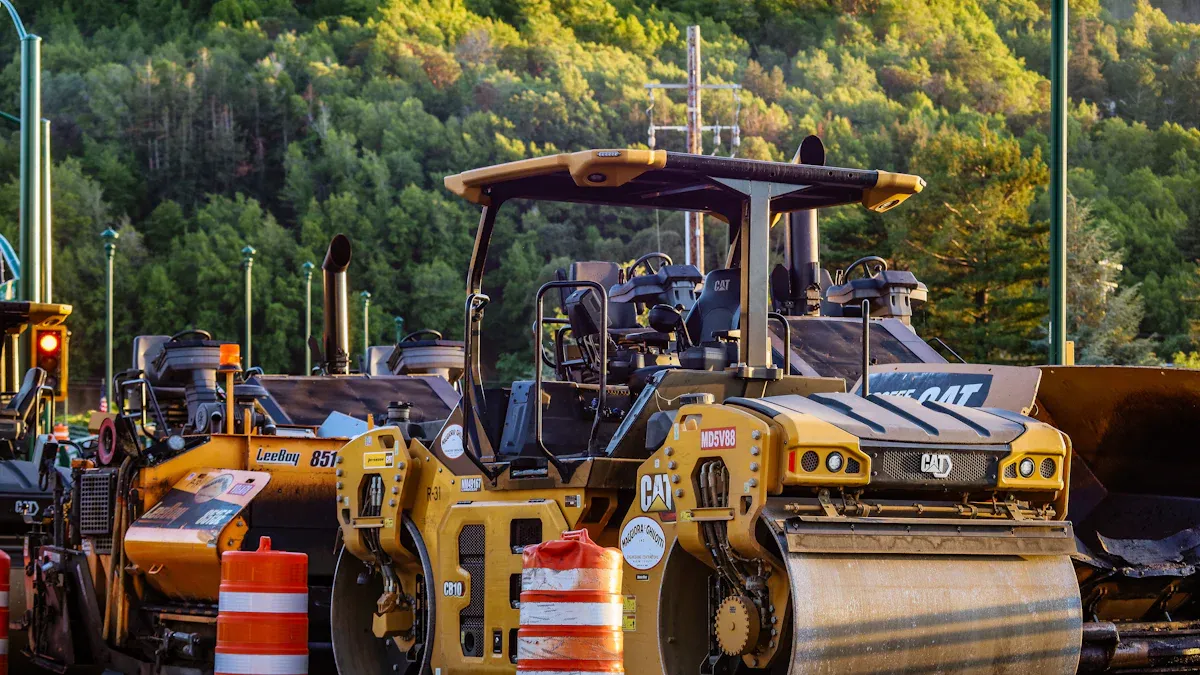

Un rouleau est un type de machine de compactage plus grand qui utilise un ou plusieurs tambours lourds pour comprimer les matériaux. Les rouleaux peuvent être portés ou accompagnés et sont conçus pour les grands espaces ouverts. Ils utilisent à la fois le poids et les vibrations pour obtenir un compactage profond et uniforme.
Comment fonctionnent les rouleaux
Les rouleaux compactent les matériaux en appliquant un poids important via des tambours en acier ou en caoutchouc. De nombreux rouleaux utilisent également les vibrations pour augmenter l’efficacité du compactage. La combinaison du poids et des vibrations permet aux rouleaux de gérer à la fois les sols granulaires et cohésifs, ce qui les rend adaptés aux tâches lourdes.
Applications typiques des rouleaux
| Type de rouleau | Applications courantes |
|---|---|
| Rouleaux à tambour lisses | Construction de routes, parkings, compactage de fondations |
| Rouleaux à pieds dameurs | Barrages, décharges, remblais |
| Rouleaux pneumatiques | Autoroutes, aéroports, couches de base, grands projets de construction |
| Rouleaux à pied de mouton | Construction de décharges, remblayage de tranchées de pipeline |
| Rouleaux tandem | Construction de routes, parkings, allées |
| Rouleaux à tambour unique | Chantiers, petites réparations de voirie |
| Rouleaux de grille | Couches de base routières, mines, carrières |
| Rouleau vibrants | Construction de routes, aménagement paysager, couches de base et de sous-couches |
Compacteurs à plaques et rouleaux : Guide de comparaison et de sélection
Méthode de compactage et efficacité
Les compacteurs à plaques et les rouleaux utilisent différentes méthodes pour réaliser le compactage du sol et des matériaux. Les compacteurs à plaques s'appuient sur les vibrations pour comprimer le sol, tandis que les rouleaux utilisent une combinaison de poids et de force de cisaillement. L'efficacité de chaque méthode dépend du type de sol et des exigences du projet.
| Aspect | Compacteurs à plaques | Compacteurs à rouleaux |
|---|---|---|
| Méthode de compactage | Utilise les vibrations pour comprimer le sol | Utilise le poids et la force de cisaillement pour le compactage |
| Adéquation du sol | Idéal pour les sols granulaires (sable, gravier, asphalte) ; moins efficace sur les sols cohérents (argileux) | Efficace sur les sols cohésifs (argiles) et non cohésifs (sable, graviers) |
| Taille et poids | Petit, léger, facile à manœuvrer dans les espaces confinés | Grand, lourd, nécessite un équipement de transport |
| Échelle du projet | Idéal pour les petites surfaces et les espaces confinés | Convient aux grandes surfaces et aux projets lourds |
| Ajustabilité | La taille, le poids et la fréquence de vibration de la plaque peuvent être ajustés en fonction de différents sols | Différents types de rouleaux (pied de mouton, roue lisse, pneumatique) conçus pour des conditions de sol spécifiques |
| Efficacité | Convient aux tâches de compactage légères | Efficace pour le compactage intensif sur de grandes surfaces |
Remarque : Pour les sols sableux, une plaque plus grande et une fréquence de vibration élevée permettent d'obtenir un compactage plus profond. Les sols argileux nécessitent un compacteur à plaques plus lourd avec des vibrations réglables pour pénétrer et compacter efficacement.
Matériaux appropriés et types de projets
Le choix entre les compacteurs à plaques et les rouleaux dépend du type de matériau et de l'ampleur du projet. Les directives techniques recommandent d'adapter l'équipement au sol ou au matériau pour de meilleurs résultats.
| Type de matériau | Équipement recommandé pour les petites/moyennes zones | Équipement recommandé pour les zones grandes/profondes |
|---|---|---|
| Sols granulaires | Compacteur à plaque vibrante (jusqu'à 6 pouces de profondeur) | Rouleaux vibrants (y compris vibrants à double tambour) |
| Asphalte | Compacteur à plaque vibrante (petites surfaces) | Double-Rouleau vibrant à tambour (grandes zones comme les routes) |
| Sols cohérents | Pilonneuses (petites surfaces, tranchées, fondations) | Rouleaux à pieds dameurs ou à pieds de mouton (grandes surfaces) |
| Type de rouleau | Type de matériau approprié | Principales fonctionnalités et contexte d'utilisation |
|---|---|---|
| Rouleau à roue lisse | Matériaux granulaires, enrobés à chaud | Utilise un poids statique pour un compactage doux et uniforme |
| Rouleau pied de mouton | Sols cohérents (argile, argilo-limoneux) | Les pieds pénètrent dans le sol pour un pétrissage et un compactage en profondeur |
| Rouleau pneumatique | Matériaux granulaires et asphaltiques | Effet pétrissant, flexible, idéal pour sceller les surfaces |
| Rouleau vibrant | Sol et asphalte | Utilise les vibrations pour améliorer la force de compactage |
| Rouleau à pieds dameurs | Sols cohérents à forte humidité | Pieds coniques pour un compactage en profondeur et une stabilité |
Couverture de zone et maniabilité
La taille du projet et l’aménagement du site jouent un rôle majeur dans la sélection des équipements. Les compacteurs à plaques excellent dans les espaces petits et confinés en raison de leur taille compacte et de leur facilité de manipulation. Ils sont idéaux pour les patios, les tranchées et les allées. Les rouleaux, avec leurs tambours larges et leurs vitesses de déplacement plus rapides, couvrent plus rapidement de grandes zones ouvertes, ce qui en fait le choix préféré pour la construction de routes et de grandes fondations.
Les compacteurs à plaques offrent une excellente maniabilité dans les espaces restreints tels que les tranchées utilitaires, les coins et les allées résidentielles. Les rouleaux nécessitent plus d'espace pour fonctionner et sont moins pratiques dans des environnements confinés.
| Type d'équipement | Avantages de la maniabilité | Limites de maniabilité | Cas d'utilisation typiques dans les espaces confinés |
|---|---|---|---|
| Compacteurs à plaques | La taille compacte permet des manœuvres faciles dans les espaces restreints tels que les tranchées, les coins, les trottoirs et les projets d'aménagement paysager. Le faible encombrement permet d'accéder à des zones inaccessibles aux équipements plus gros. | Aucun significatif dans les espaces confinés ; bien adapté aux petits et moyens projets avec des contraintes d’espace. | Idéal pour les trottoirs, les petits sentiers, l'aménagement paysager, les cours arrière et les allées résidentielles où l'espace est limité. |
| Compacteurs à rouleaux | N / A | Une taille et un poids plus grands limitent la maniabilité ; nécessitent des rayons de braquage plus grands ; difficile à utiliser dans des espaces restreints ; besoin d'opérateurs qualifiés. | Mieux adapté aux projets à grande échelle en zone ouverte comme la construction de routes et les pistes d'aéroport, et non aux espaces confinés. |
Coût, maintenance et fonctionnement
Les exigences de coût et de maintenance diffèrent considérablement entre les compacteurs à plaques et les rouleaux. Les compacteurs à plaques ont généralement des coûts d’achat et de location inférieurs, ce qui les rend économiques pour les petits travaux. Les rouleaux coûtent plus cher à la location ou à l’achat mais offrent une plus grande productivité pour les grands projets.
| Type d'équipement | Coût de location quotidien (USD) | Coût de location hebdomadaire (USD) | Coût de location mensuel (USD) |
|---|---|---|---|
| Compacteurs à plaques | $50 – $150 | $200 – $600 | $800 – $2,000 |
| Rouleaux vibrants | $150 – $400 | $600 – $1,500 | $2,000 – $5,000 |
| Type de rouleau | Coût de location quotidien (USD) |
|---|---|
| Petit walk-derrière | $50 – $150 |
| Moyen porteur | $150 – $300 |
| Grand modèle robuste | $300 – $600+ |
L'entretien des compacteurs à plaques comprend une inspection régulière des courroies, des embrayages, des mécanismes vibrants et des filtres à air. Les opérateurs doivent nettoyer la plaque inférieure et l'extérieur du moteur après chaque utilisation. Une lubrification des roulements et un graissage de l'arbre excentrique toutes les 200 à 300 heures sont nécessaires. Les vidanges d'huile sont recommandées après les 20 premières heures, puis toutes les 100 heures.
Les rouleaux nécessitent une vérification et un appoint réguliers d'huile moteur, de liquide hydraulique et de liquide de refroidissement. Le tambour doit être nettoyé pour éliminer la saleté et les débris. Les composants internes du tambour nécessitent une lubrification fréquente et les filtres à air doivent être remplacés régulièrement. La maintenance se concentre davantage sur les systèmes hydrauliques et les composants internes du tambour que sur les compacteurs à plaques.
Avantages et inconvénients des compacteurs à plaques
Avantages:
- Augmente la durabilité et la performance des projets d’aménagement paysager et d’aménagement paysager.
- Élimine les déplacements et tassements futurs du sol et des matériaux de base.
- Produit des surfaces plus lisses et plus uniformes, essentielles pour les patios, les trottoirs et les allées.
- Polyvalent sur différents types de sols et échelles de projets.
- Portable et facile à manœuvrer dans des espaces confinés ou restreints.
- Fonctionnement convivial nécessitant une formation minimale.
- Rentable pour les petits et moyens projets.
- Compactage efficace dans les espaces confinés tels que les tranchées et les sentiers étroits.
- Un contrôle précis pour des résultats de compactage optimaux.
Inconvénients:
- Les modèles économiques peuvent avoir une faible durabilité et une capacité de compactage douteuse.
- Profondeur de compactage maximale limitée, généralement jusqu'à 4 pouces.
- Les composants du moteur peuvent s'user en raison des contraintes vibratoires.
- La vitesse de déplacement et la taille de la machine ont un impact sur l’efficacité du compactage.
- L'utilisation d'eau peut être nécessaire pendant le compactage.
Avantages et inconvénients des rouleaux
Avantages:
- Améliore la densité du sol et la capacité portante, essentielles à la stabilité structurelle.
- Différents types de rouleaux offrent des avantages spécialisés pour différents types de sols et besoins du projet.
- Les rouleaux à pieds dameurs assurent un compactage complet dans les couches épaisses de sol.
- Les rouleaux pneumatiques offrent une meilleure maniabilité sur terrain irrégulier.
- Les rouleaux vibrants atteignent une densité de compactage élevée avec moins de passes.
- Les progrès technologiques permettent une surveillance et un ajustement en temps réel.
- Efficace et rentable pour les projets à grande échelle.
- Qualité et longévité améliorées des chaussées.
- Polyvalence avec différents compacteurs adaptés à différents sols et échelles de projets.
Inconvénients:
- Lourd et encombrant, réduisant la portabilité et la flexibilité opérationnelle.
- Manœuvrabilité limitée dans les espaces confinés.
- La maintenance peut être difficile en raison de l'inaccessibilité de certains composants.
- Coûts d’achat et de location plus élevés.
- Nécessite des opérateurs qualifiés pour une utilisation sûre et efficace.
Comment choisir les bonnes machines de compactage
La sélection de la bonne machine de compactage dépend de plusieurs facteurs clés:
| Critères | Caractéristiques du compacteur à plaques | Caractéristiques du rouleau |
|---|---|---|
| Type de sol/matériau | Idéal pour les sols granulaires comme le sable, le gravier et l'asphalte | Adapté aux sols cohérents (argile, limon) avec rouleaux pied de mouton ou pneumatiques |
| Échelle du projet | Idéal pour les petits et moyens projets | Mieux pour les projets à grande échelle |
| Accessibilité | Très maniable, adapté aux espaces confinés ou restreints | Nécessite plus d'espace, moins maniable |
| Profondeur de compactage | Efficace pour le compactage de faible à moyenne profondeur | Peut réaliser des couches de compactage plus profondes |
| Maniabilité | Modèles légers disponibles, types réversibles pour les endroits restreints | Moins maniable, meilleur pour les espaces ouverts |
| Considérations relatives aux coûts | Généralement moins coûteux, économique pour les petits travaux | Coût plus élevé, adapté aux applications lourdes |
| Vibrations et forces | Utilise les vibrations et la force centrifuge ; la fréquence affecte la profondeur | Utilise un poids statique, un pétrissage ou une force d'impact |
| Confort de l'opérateur | Poignées anti-vibrations et télécommandes disponibles | Le confort de l'opérateur varie, peut être moins confortable en raison de la taille |
| Entretien | Entretien plus facile sur les petites unités | Maintenance plus élevée en raison de la taille et de la complexité |
- Caractéristiques des matériaux : Adaptez l'équipement au type de sol (cohésif ou granulaire).
- Échelle du projet : utilisez des outils compacts et précis comme des compacteurs à plaques pour les petits travaux ; choisissez des rouleaux pour les grands projets.
- Type et conditions de surface : sélectionnez des compacteurs plus petits pour les terrains inégaux ou étroits ; utilisez des rouleaux pour les zones lisses et ouvertes.
- Accessibilité et contraintes d'espace : les compacteurs à plaques excellent dans les espaces restreints ou difficiles d'accès ; les rouleaux ont besoin de plus de place.
- Coût et budget : tenez compte des coûts d’achat/de location, d’entretien, de carburant et de main d’œuvre.
Astuce : les compacteurs à plaques sont préférables pour les sols granulaires et les espaces confinés, tandis que les rouleaux conviennent mieux aux sols cohérents et aux grands espaces ouverts. Adaptez toujours l'équipement à la taille du projet, au type de sol et à l'accessibilité pour obtenir les meilleurs résultats.
Les compacteurs à plaques et les rouleaux jouent chacun un rôle unique dans la construction. Les rouleaux sont souvent dotés de systèmes de surveillance avancés, offrant un meilleur contrôle de la qualité du compactage. Choisir les bonnes machines de compactage améliore la durabilité et la sécurité du projet.
- Une sélection appropriée des équipements augmente la productivité et permet des résultats durables.
FAQ
Quel équipement de sécurité les opérateurs doivent-ils porter lorsqu'ils utilisent des compacteurs à plaques ou des rouleaux ?
Les opérateurs doivent porter des bottes à embout d'acier, une protection auditive, des gants et des lunettes de sécurité. Les gilets haute visibilité contribuent à accroître la sécurité sur les chantiers de construction très fréquentés.
Les compacteurs à plaques et les rouleaux peuvent-ils travailler sur un sol humide ?
Un sol humide réduit l’efficacité du compactage. Les opérateurs doivent attendre que le sol sèche ou utiliser des rouleaux spécialisés conçus pour les conditions humides.
À quelle fréquence les opérateurs doivent-ils entretenir l’équipement de compactage ?
Un entretien régulier assure le bon fonctionnement des équipements. Les opérateurs doivent inspecter les machines avant chaque utilisation et suivre le calendrier du fabricant en matière de vidange d'huile, de lubrification et de nettoyage.
