- Неравномерная вибрация часто вызвана износом, ослаблением или нестабильностью скорости, а не единственной сломанной деталью.
- Диагностику следует начинать с колодок, опор, крепежа, ременной передачи и частоты вращения холостого хода/нагрузки двигателя.
- Ремонт наиболее эффективен, если выполнять его последовательно: осмотреть, измерить, изолировать, заменить, затем проверить под нагрузкой.
- Использование трамбовки за пределами предполагаемой траншеи или засыпки может ухудшить вибрацию и сократить срок службы.

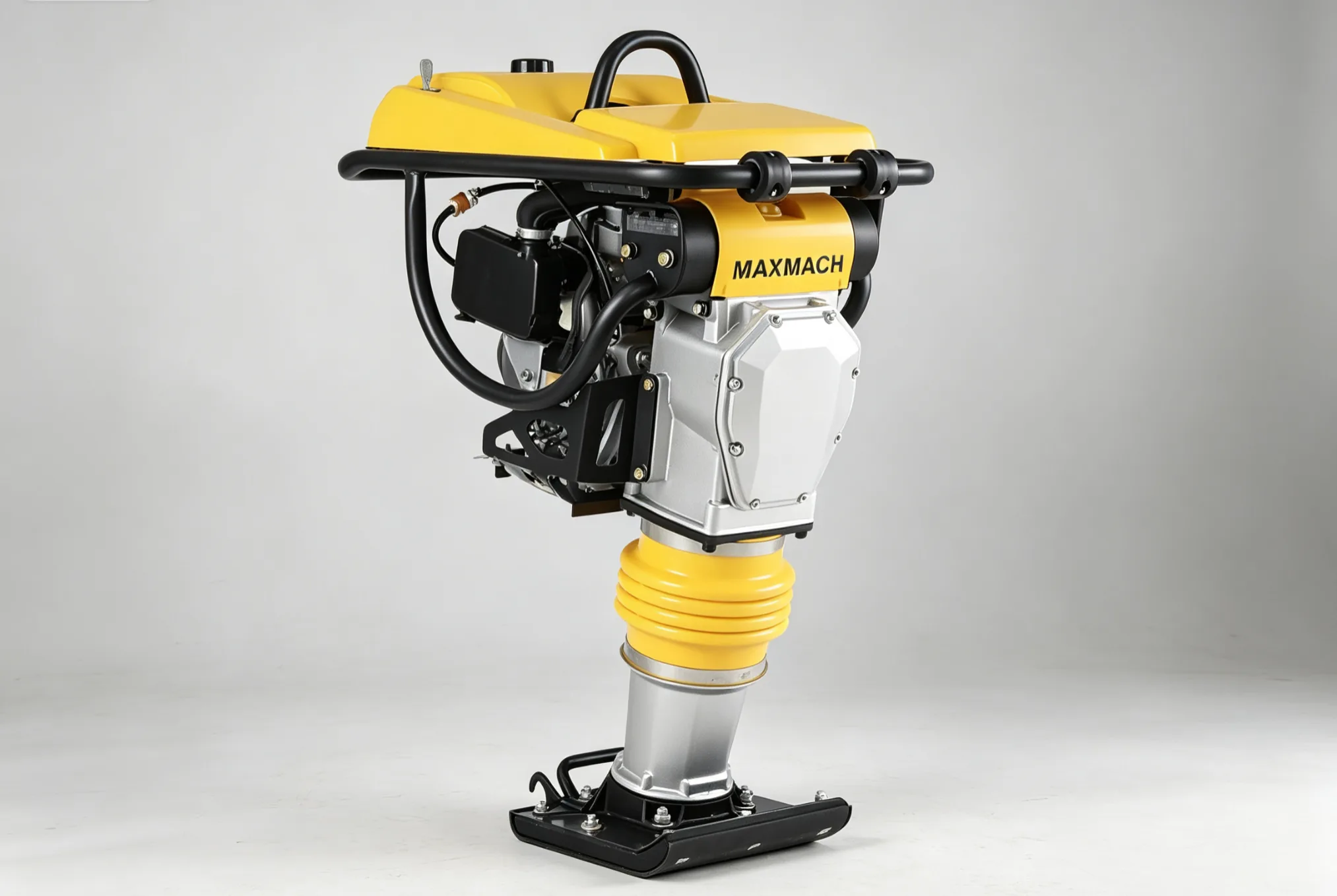

Почему трамбовочная трамбовка вибрирует неравномерно Это практический вопрос технического обслуживания, имеющий реальное влияние на производительность, поскольку уплотняющее оборудование зависит от контролируемой частоты ударов и постоянной передачи энергии в почву. В качестве ориентира для настройки машины и эксплуатационных допусков NIST отмечает, что метрология размеров и дисциплина калибровки имеют значение при диагностике механического износа, а методы технического обслуживания, связанные с вибрацией ISO, помогают операторам отделить нормальное рабочее поведение от ненормального резонанса или дисбаланса; например, ISO 20816-1 является текущей основой для оценки серьезности вибрации машин в общих чертах, в то время как ИСО 20816-1 обеспечивает основу для сравнения измеренных уровней вибрации с допустимыми пределами. При полевых работах трамбовочная трамбовка с нестабильной вибрацией может повредить края траншеи, создать неравномерную плотность подъема и вызвать необходимость переделки засыпки коммуникаций, краев подъездных путей и зон ремонта. Если вам нужно более широкое сравнение оборудования, просмотрите категория продукции трамбовки , модельный ряд виброплиты и дорожно-резательные машины используется в смежных задачах по подготовке площадки.
Неравномерная вибрация трамбовки: что это означает на рабочей площадке
Неравномерная вибрация означает, что машина больше не обеспечивает симметричную и повторяемую энергию удара. В полевых условиях это обычно проявляется в виде тряски из стороны в сторону, подпрыгивания, всплеска рукоятки или трамбовки, которая ударяется о землю с непостоянной силой.
При засыпке траншей и уплотнении ограниченной площади это несоответствие имеет значение, поскольку оператор теряет контроль над качеством прохода. В результате могут получиться свободные карманы, чрезмерно уплотненные полосы или видимый «волнистый» узор на заполнении. При выполнении коммунальных работ даже небольшая потеря однородности может означать дополнительную ручную утрамбовку краев и повторный проход уплотнения после проверки.
В отличие от виброплиты, трамбовочная трамбовка построена на основе вертикального ударного механизма. Это означает, что колодки, система пружин, сильфоны, кривошип и выходная мощность двигателя должны оставаться выровненными. Если одна деталь выходит за пределы спецификации, распределение вибрации быстро меняется.
Основные причины неравномерной вибрации и как их выявить
Первопричиной обычно является механический износ, а не случайная тряска. Большинство жалоб можно отнести к одной из шести зон отказа: узел возбуждения, крепеж, частота вращения двигателя, состояние колодок, противоударная изоляция или рабочая поверхность.
| Вероятная причина | Типичный симптом | Подсказка для проверки | Ремонтное действие |
|---|---|---|---|
| Ослабленные крепления | Дребезжание, прерывистая тряска | Видимое движение рамы или ручки | Затяните крепежные детали в соответствии со спецификациями и примените фиксацию резьбы, где это разрешено. |
| Изношенные резиновые опоры | Повышенная вибрация ручки | Трещины, компрессионная деформация, вздутие масла | Замените крепления как согласованный комплект |
| Износ сцепления или ремня | Вибрация меняется при нажатии на газ. | Скольжение, остекление, пыль | Проверьте натяжение ремня и включение сцепления. |
| Погнутый ботинок или стопа | Машину тянет в сторону | Неравномерный износ пластины | Отремонтировать или заменить колодку в сборе |
| Колебания оборотов двигателя | Резкая вибрация | Нестабильный холостой ход под нагрузкой | Проверьте карбюратор, регулятор, подачу топлива и воздушный фильтр. |
| Внутренний износ подшипников | Резкое, неравномерное воздействие | Шум от корпуса возбудителя | Откройте корпус и замените изношенные подшипники. |
Частота вращения двигателя является распространенной скрытой причиной вибрационной нестабильности. Многие небольшие строительные двигатели рассчитаны на работу с регулируемой скоростью около 3600 об/мин, поэтому при отклонении подачи топлива, фильтрации воздуха или реакции регулятора частота возбуждения выходит за пределы заданного диапазона, и машина ощущается неравномерно. Вот почему простой проверки дроссельной заслонки недостаточно; вам необходимо проверить фактическую скорость загрузки, а не просто звук холостого хода.
Ослабленные или поврежденные крепления создают наибольший дискомфорт для оператора. Когда изоляция ударов выходит из строя, трамбовка передает больше энергии рукоятке и раме, а не почве. Это не просто плохо. Это увеличивает утомляемость и может ускорить ослабление крепежа, что делает проблему самоусиливающейся.
Как шаг за шагом диагностировать проблемы с устранением вибрации трамбовки
Надежное устранение вибрации трамбовки начинается со структурированного осмотра, а не замены деталей. Лучшая последовательность — наблюдать, измерять, изолировать и только потом заменять компоненты.
- Остановите машину и проверьте все видимые крепления, ограждения и соединения рамы на предмет ослабления.
- Проверьте колодку и нижнюю часть на наличие трещин, погнутых краев или необычных следов износа.
- Осмотрите резиновые изоляционные опоры на наличие разрывов, затвердевания или загрязнения маслом.
- Проверьте состояние воздушного фильтра, подачу топлива, качество искры и реакцию регулятора.
- Прислушивайтесь к шуму подшипников вибратора или корпуса кривошипа во время коротких пробных запусков.
- Запустите трамбовку на известной испытательной поверхности и сравните поведение вибрации при запуске, на холостом ходу и на полном газу.
Нагрузочные испытания необходимы, поскольку многие неисправности, связанные с вибрацией, проявляются только при уплотняющей нагрузке. Машина может казаться приемлемой на свободном ходу, но становится неустойчивой, как только она сталкивается с плотной зернистой засыпкой или тяжелым влажным грунтом. Вот почему ремонт, который в мастерской выглядит законченным, все равно должен быть проверен в полевых условиях.
| Тестовая точка | Что следует соблюдать | Нормальный знак | Аномальный знак |
|---|---|---|---|
| Праздный | Ощущение рукоятки и стабильность двигателя | Устойчивый ритм | Охота или волнение |
| Полный газ | Постоянство воздействия | Обычный вертикальный удар | Боковая тряска или неровный прыжок |
| Нагруженное уплотнение | Отслеживание обуви | Прямое путешествие | Тяга влево или вправо |
| Через 10 минут | Нагрев и ослабление крепления | Стабильное оборудование | Новое ослабление или ненормальное нагревание. |
Вибрацию рукоятки следует рассматривать как диагностический признак, а не как проблему комфорта. Если после непродолжительного прогрева рукоятка трясется сильнее, проблема может заключаться в термическом росте подшипника, проскальзывании компонента привода или ухудшении резиновой изоляции. Если вибрация сильная с первой секунды работы, обратите внимание в первую очередь на балансировку, люфт сборки и обороты двигателя.
Методы ремонта, которые действительно работают при неравномерной вибрации трамбовки
Самый эффективный метод ремонта — сначала устранить наиболее вероятную неисправность. В большинстве случаев ремонта в полевых условиях это означает затяжку, замену изнашиваемых деталей и восстановление оборотов двигателя перед открытием корпуса вибровозбудителя.
Для практического ремонта на месте начните со всех внешних креплений. Затем замените все резиновые опоры, на которых имеются видимые трещины или постоянное сжатие. Если ремень или сцепление проскальзывают, восстановите зацепление перед дальнейшим использованием. Если колодка погнута или сильно изношена, замените ее, а не пытайтесь компенсировать это настройкой, поскольку деформированная основа меняет путь вибрации машины.
Если внутренние подшипники шумят, машину нельзя возвращать в эксплуатацию без разбора. Подшипники в секции эксцентрика или возбудителя имеют решающее значение, поскольку они выдерживают повторяющиеся ударные нагрузки. Как только у них появляется люфт, неравномерная вибрация обычно очень быстро ухудшается.
Для бригад, которые также обслуживают уплотнительное оборудование в различных условиях на площадке, полезно сравнить трамбовку с трамбовкой. виброплита для работы на открытой местности и машина для резки бетона для подготовки ремонтной зоны. Адаптация инструмента к месту эксплуатации снижает перегрузку и снижает вероятность ненормальной вибрации.
Почему качество уплотнения меняется при неравномерной вибрации
Неравномерная вибрация снижает стабильность передачи энергии и снижает надежность уплотнения. Почва может выглядеть осевшей сверху, а снизу оставаться рыхлой, особенно при многослойной засыпке или вокруг инженерных сетей.
Производительность уплотнения зависит не только от силы. Речь идет о повторяемости каждого воздействия и способности сохранять контакт с подложкой. Когда трамбовка непредсказуемо подпрыгивает, подъемная сила может получить слишком много энергии в одной зоне и слишком мало в другой.
Полевые бригады часто замечают это в первую очередь при работе с траншеями, когда края остаются мягкими после того, как центр кажется уплотненным. Это особенно часто встречается при связной заливке, требующей нескольких контролируемых проходов. Стабильная трамбовка дает оператору предсказуемую обратную связь; нестабильный заставляет гадать.
| Сценарий работы | К чему приводит неравномерная вибрация | Риск на рабочей площадке | Предпочтительный ответ |
|---|---|---|---|
| Засыпка инженерной траншеи | Свободные карманы по краям | Расчет после проверки | Переуплотнение в более тонкие лифты |
| Ремонт подъездной дороги | Неровный профиль поверхности | Преждевременное растрескивание | Отремонтируйте трамбовку перед завершением подъема. |
| Обработка края фундамента | Потеря контроля над формами | Форма повреждения | Используйте стабильную машину с проверенными креплениями. |
| Уплотнение в ограниченном углу | Усталость оператора и дрейф | Пропущенные зоны | Проверьте отслеживание обуви и изоляцию ручек. |
Контрольный список профилактического обслуживания трамбовочной трамбовки
Профилактическое обслуживание обходится дешевле, чем повторный вибрационный ремонт. Ежедневные проверки выявляют небольшие проблемы, которые позже приводят к неравномерной вибрации.
- Проверяйте крепления перед каждой сменой.
- Осмотрите резиновые опоры на наличие трещин и повреждений маслом.
- Регулярно очищайте воздушные фильтры, чтобы поддерживать стабильную скорость вращения двигателя.
- Следите за износом обуви и своевременно заменяйте деформированные детали.
- Убедитесь, что натяжение ремня или включение сцепления одинаковое.
- Обеспечьте одинаковое качество топлива и смазки во всем автопарке.
Привычки оператора имеют такое же значение, как и компоненты. Падение трамбовки, длительное хранение в наклоненном положении или использование ее на камнях больших размеров может привести к перегрузке ударной системы и возникновению вибрационного дисбаланса. Стабильный запуск, плавный отклик дроссельной заслонки и правильная толщина подъема – все это снижает нагрузку на машину.
Как выбрать между ремонтом и заменой
Ремонт имеет смысл, когда неисправность локализована и рама остаётся прямой. Замена становится лучшим вариантом, когда одновременно выходят из строя несколько точек износа или корпус вибровозбудителя имеет структурное повреждение.
| Фактор принятия решения | Ремонт | Заменять |
|---|---|---|
| Одиночное треснутое крепление | Да | Нет |
| Незначительный износ ремня | Да | Нет |
| Погнутый башмак с неповрежденной рамой | Обычно да | Нет |
| Повторный выход из строя подшипника | Может быть | Часто да |
| Треснувший корпус возбудителя | Нет | Да |
| Хроническая нестабильность после множественных ремонтов | Ограниченное значение | Да |
Для подрядчиков экономическим тестом является соотношение времени простоя и стоимости восстановления. Если машина является ежедневным производственным инструментом для работ по траншеям и обратной засыпке, стоимость одного дня неудачного уплотнения может превысить стоимость надлежащего ремонтного комплекта, особенно когда бригаде приходится возвращаться для доработки.
Вот почему многие команды держат в ротации резервный уплотнительный агрегат и используют более широкую стратегию использования парка техники на всей площадке, например, объединяют вибротрамбовку с вибротрамбовкой. машина для разметки дорог для завершения работ или бетономешалка для небольших ремонтных работ. Целью является не просто время безотказной работы, а соответствие состояния машины критичности задачи.
Реальные приоритеты устранения неполадок для подрядчиков и арендованных автопарков
Арендные автопарки и подрядчики должны уделять приоритетное внимание быстрой диагностике, поскольку жалобы на вибрацию часто возникают в первую очередь у клиентов. Самая полезная запись обслуживания включает в себя часы работы двигателя, последнюю замену ремня, дату замены опоры и любую историю перегрева или проблем с топливом.
Для автопарков самая быстрая картина обычно следующая: оператор сообщает о сильном дрожании ручки, мастерская обнаруживает незакрепленные детали или изношенные крепления, затем пробный запуск показывает, что базовая частота вращения двигателя также изменяется. Исправление только одной из этих ошибок часто приводит к повторению сбоя в течение следующих нескольких работ.
Дисциплинированный журнал обслуживания повышает точность ремонта и стоимость при перепродаже. Машины с зарегистрированным техническим обслуживанием легче диагностировать, их легче сдавать в аренду, и их с меньшей вероятностью можно принять за серьезный структурный отказ, когда проблема на самом деле заключается в обычном износе.
Часто задаваемые вопросы о неравномерной вибрации трамбовки
Почему моя трамбовочная трамбовка больше трясется с одной стороны?
Одностороннее трясение обычно означает, что обувь изношена неравномерно, рама не выровнена или крепление сломалось с одной стороны. Прежде чем осматривать внутренние детали, начните с нижнего узла и крепежных элементов.
Могут ли низкие обороты двигателя вызывать неравномерную вибрацию?
Да. Если двигатель не может поддерживать заданную скорость под нагрузкой, ритм ударов становится нестабильным, и машина может ощущаться неровной или слабой. Проверьте подачу топлива, воздуха, искру и реакцию регулятора.
Стоит ли продолжать использовать трамбовку, которая вибрирует неравномерно?
Нет. Продолжение использования может усилить износ, снизить качество уплотнения и повредить крепления, подшипники или раму. Остановите машину и осмотрите ее перед дальнейшей эксплуатацией.
Является ли погнутая обувь серьезной проблемой?
Да. Изогнутый или деформированный башмак меняет траекторию удара и может привести к тому, что машину уведет в сторону. Это также увеличивает вероятность неравномерной осадки заливки.
Нужна ли замена резиновых опор в комплекте?
В большинстве случаев да. Замена только одного изношенного крепления может привести к разбалансировке машины и преждевременному выходу новой детали из строя, поскольку нагрузка распределяется неравномерно.
Какова самая быстрая первая проверка для устранения вибрации трамбовки?
Начните с крепежа, креплений и оборотов двигателя. Это наиболее вероятные причины, и их часто можно проверить, не открывая корпус возбудителя.
Когда следует открывать вибровозбудитель или корпус подшипника?
Откройте его, если внешние проверки не помогли решить проблему, или когда вы услышите скрежет, стук или увидите быстрое усиление вибрации. Обычно это указывает на внутренний износ.
