Le principe de fonctionnement du pilon de bourrage expliqué aux opérateurs débutants

• Les pilonneuses sont idéales pour les zones confinées, les travaux de tranchées et les remblais cohésifs ou mixtes.
• Le principe de fonctionnement est un compactage par impact répétitif et non un pressage statique comme un compacteur à plaque.
• Les bons résultats dépendent de l’épaisseur de la couche, du contrôle de l’humidité, de la technique de l’opérateur et de l’entretien de routine.
• Comprendre les bases du compactage aide les débutants à éviter les dépassements, les sols pompés et la densité inégale.
• Pour les équipes routières et utilitaires, la pilonneuse est un outil de précision pour les bords, les coins et les tranchées étroites.

Le principe de fonctionnement de la pilonneuse est important car la qualité du compactage affecte directement le tassement, la durée de vie de la chaussée et le risque de reprise, en particulier dans les travaux de réparation des tranchées et des abords des routes. Dans la pratique sur le terrain, un processus de compactage bien mené vise à maintenir la densité du sol proche des exigences du projet, souvent vérifiée par rapport à des normes telles que ASTM D698 et ASTM D1557 , qui définissent les méthodes de laboratoire utilisées pour établir la densité sèche maximale de référence et la teneur en humidité optimale. Pour les acheteurs d’équipement et les opérateurs débutants, le principe pratique est clair : une pilonneuse n’est pas seulement un petit compacteur, mais un outil à haute énergie pour les zones étroites où un support uniforme est difficile à obtenir avec une machine plus grande. Lorsqu'il est associé à un séquençage de compactage adapté au site et à la sélection d'outils appropriés à partir d'un pilonneuses page, une compacteur à plaque , ou un machine de découpe , il fait partie d'un flux de travail complet pour les routes et les chaussées.

Principe de fonctionnement du pilon de bourrage : ce qui se passe réellement sous le capot

Le principe de fonctionnement de la pilonneuse est un cycle d'impact vertical rapide qui force les particules de sol à entrer en contact plus étroit et élimine les poches d'air. Contrairement à un compacteur à plaque, qui applique des vibrations sur une large base, une pilonneuse concentre l'énergie dans une zone de sabot plus petite, ce qui la rend plus adaptée aux tranchées, autour des fondations et le long des bordures. Le mouvement de la machine est généralement produit par un moteur à essence ou diesel entraînant un mécanisme d'embrayage et de manivelle, ou par un système alternatif interne qui soulève et laisse tomber la chaussure à haute fréquence.

Cette action d'impact est particulièrement efficace dans les sols cohésifs ou mixtes, car les coups répétés surmontent la friction interne et aident le matériau à se réorganiser en une structure plus dense. En termes simples, le principe de fonctionnement du pilon de bourrage est plus proche d’un martèlement contrôlé que d’un tremblement de surface. Pour un débutant, l’important est que la qualité du compactage provienne de frappes constantes et répétées, et non d’un passage trop rapide de la machine dans la tranchée.

Pour les équipes routières effectuant des tâches mixtes, compactant une tranchée avec une pilonneuse, puis finissant les sections ouvertes à proximité avec compacteurs à plaques , donne généralement des résultats plus cohérents que d'essayer d'utiliser un seul outil partout. Ce flux de travail est courant dans la remise en état des services publics et les petits projets de réparation municipaux.

Comment fonctionne la pilonneuse dans le cycle de compactage

Le fonctionnement de la pilonneuse est plus facile à comprendre sous la forme d'un cycle en quatre étapes : levage, relâchement, impact, rebond. Le moteur transfère le mouvement au système d'entraînement interne, la chaussure monte, la gravité et la force mécanique la font descendre et l'énergie d'impact comprime le sol. Le système de recul ou de ressort réinitialise ensuite la chaussure pour la prochaine frappe. Cette séquence se répète plusieurs fois par minute, renforçant la densité grâce à des micro-ajustements répétés dans la disposition des particules.

Les fabricants construisent généralement ces machines pour une mobilité sur le chantier et une manipulation plus facile, ce qui est important pour les débutants qui se déplacent d'un point de réparation à un autre. Dans le travail réel, cela signifie moins de temps de configuration, moins de problèmes de transport et un meilleur accès dans les espaces restreints. Cela signifie également que l'opérateur doit respecter le rythme de la machine. Pousser trop vite peut laisser des bandes molles dans l'ascenseur, tandis que rester trop longtemps au même endroit peut surcharger la couche supérieure et réduire la stabilité de la surface.

Les performances de compactage sont fortement influencées par l’humidité du sol. La Federal Highway Administration des États-Unis note qu'une teneur en humidité proche de l'optimum est essentielle pour atteindre la densité cible, et les tests de référence en laboratoire sont généralement basés sur les méthodes ASTM D698 ou ASTM D1557. Pour un contrôle pratique du site, les équipes compactent souvent dans des couches plus minces et confirment la densité avec des tests sur le terrain plutôt que de se fier uniquement à l'apparence visuelle. Vous pouvez consulter les directives fédérales en matière de chaussée et de compactage via Conseils géotechniques FHWA et des références de compactage plus larges de NIST .

Principe de fonctionnement du pilon de bourrage et types de sol : ce que les débutants doivent savoir

Le principe de fonctionnement de la pilonneuse est plus efficace lorsque la structure du sol peut bénéficier d'une consolidation par impact. Les remblais granulaires, le sable, les mélanges de limon et de nombreux matériaux de remblayage de tranchée réagissent bien lorsque l'humidité est contrôlée et que l'épaisseur de la couche est raisonnable. A l’inverse, une couche d’argile très humide peut se déformer sans se stabiliser, créant un effet de pompage qui réduit la qualité du compactage.

Les opérateurs débutants supposent souvent que plus de passes signifie automatiquement un meilleur compactage, mais ce n'est pas toujours vrai. Une fois que le matériau atteint une densité proche de la cible, des passes supplémentaires ajoutent de l'usure, augmentent la consommation de carburant et peuvent déformer la couche supérieure. La meilleure question est de savoir si l'ascenseur se situe déjà dans la plage de densité requise. Pour de nombreux travaux utilitaires, le compacteur est sélectionné en fonction de la géométrie de la tranchée en premier et du matériau en second, c'est pourquoi la pilonneuse à empreinte étroite reste un outil standard pour les travaux de bordure.

Dans l'entretien des routes, la pilonneuse est souvent utilisée après l'assise des canalisations, autour des regards, aux retours de trottoirs et contre les fondations où la zone de compactage est trop étroite pour une compacteuse à plaque. Pour les surfaces plus larges telles que les bases de trottoirs ou les sous-sols de parkings, une machine plus grande du gamme de compacteurs à plaques peut être plus efficace. Pour les équipes qui ont besoin d'un flux de travail complet sur site, la disponibilité de bétonnières et ponceuses de sol prend en charge les tâches en amont et en aval au-delà du seul compactage.

Guide de l'opérateur débutant : Comment utiliser correctement une pilonneuse

Le principe de fonctionnement le plus fiable des pilonneuses dans le domaine dépend autant de la technique que de la conception de la machine. Un débutant devrait penser en termes d’installation, de compactage et d’inspection plutôt que de simplement allumer la machine et se déplacer dans la tranchée.

1. Inspectez le sabot, le soufflet, le niveau de carburant, le filtre à air et les fixations avant de démarrer.
2. Vérifiez l’humidité du sol et brisez les grosses mottes avant le début du compactage.
3. Travaillez par couches minces et maintenez la pilonneuse en mouvement constant sur la zone.
4. Superposez légèrement les passes adjacentes pour éviter les coutures molles.
5. Arrêtez et reconditionnez le matériau si un pompage, un rebond ou une fissuration apparaît.

Sur les petits chantiers, cette séquence réduit le risque de tassements inégaux ultérieurs. Cela réduit également la probabilité de perdre du temps à refaire des travaux. En termes pratiques, un flux de travail propre compte plus qu'une manipulation agressive de la machine. C'est pourquoi de nombreux entrepreneurs préfèrent une unité légère et maniable lorsqu'ils travaillent à proximité de murs, de fosses d'arbres, de boîtes utilitaires et de bordures de trottoir.

Pour les acheteurs évaluant un ensemble complet d'équipements routiers et routiers, le site se concentre sur machines de marquage routier et machines de découpe de béton important car le compactage n’est qu’une étape de la chaîne. Une équipe de réparation de tranchées peut compacter avec une pilonneuse, scier le bord de la chaussée, puis restaurer la surface. La bonne combinaison de machines raccourcit les délais d’exécution et réduit les frictions opérationnelles.

Principe de fonctionnement, productivité et contrôle qualité sur le terrain

Le principe de fonctionnement de la pilonneuse améliore considérablement la productivité lorsque l'équipe l'utilise pour la bonne tâche au lieu de la forcer à effectuer la mauvaise. La productivité dépend de l'épaisseur du levage, du type de sol, du trajet de l'opérateur et du nombre de transferts entre les machines. Sur les tranchées étroites, la pilonneuse surpasse souvent les équipements plus gros simplement parce qu'elle peut accéder à la zone de compactage complète sans modifications de l'excavation.

Le contrôle qualité du compactage est lié à la vérification de la densité. ASTM D698 utilise une pilonneuse de 5,5 lb tombant de 12 pouces dans le test Proctor standard, tandis que ASTM D1557 utilise une pilonneuse de 10 lb tombant de 18 pouces dans le test Proctor modifié. Ces méthodes de laboratoire ne décrivent pas directement la machine du chantier, mais elles établissent la référence de densité à laquelle le compactage sur site est généralement comparé. C'est pourquoi les équipes de compactage se soucient à la fois de l'équipement et des tests.

Ces chiffres aident les débutants à comprendre pourquoi le compactage ne peut pas être jugé uniquement par la sensation. La norme du laboratoire crée la cible ; la pilonneuse aide l'équipage à y arriver. Si le travail nécessite une énergie de compactage élevée, la référence Proctor modifiée est plus exigeante et est généralement liée à des applications de chaussée et de base plus lourdes.

Principe de fonctionnement du pilon de bourrage et du compacteur à plaques : choisir le bon outil

Le bon choix d'outil dépend de l'accès, du matériel et de l'objectif du projet. Une pilonneuse est supérieure dans les zones étroites, profondes ou aux bords limités, tandis qu'un compacteur à plaque est généralement meilleur sur les surfaces ouvertes plus larges. Ce n’est pas seulement une question de commodité ; cela affecte l'uniformité de la densité et l'efficacité du travail.

Pour les débutants, la décision revient souvent à la géométrie. Si la zone de compactage est étroite, l’impact vertical l’emporte. Si la zone est large et plate, la couverture vibratoire l’emporte. Sur des travaux mixtes, l'utilisation des deux outils est courante, c'est pourquoi un fournisseur proposant une gamme d'équipements pour routes et chaussées peut être utile aux entrepreneurs qui souhaitent adapter la machine à la tâche. Une séquence typique pourrait inclure un pilonneuse pour bords de tranchées , un compacteur à plaque pour les couches de base environnantes , et un machine à truelle pour la finition des dalles en béton.

Conseils d'entretien qui protègent le principe de fonctionnement du pilon de bourrage

La maintenance préserve le principe de fonctionnement du pilon de bourrage en gardant le système d'impact aligné, lubrifié et stable. Une machine qui démarre facilement mais perd la course des patins ou développe des vibrations anormales présente souvent un problème de maintenance plutôt qu'un problème d'opérateur. Les causes courantes incluent des filtres à air obstrués, des soufflets usés, des attaches desserrées, du carburant contaminé ou des ressorts endommagés.

Les contrôles de routine doivent se concentrer sur l'admission d'air, la propreté du système de carburant, les pièces d'usure et l'état de base. Sur les unités alimentées au carburant, une inspection quotidienne avant démarrage est le moyen le moins coûteux d’éviter les temps d’arrêt. En termes d’entrepreneur, quelques minutes de soins avant le travail peuvent épargner un après-midi entier d’interruption. Cela est important sur les chantiers de réparation des routes où les fenêtres de fermeture sont courtes et les reprises sont coûteuses.

1. Nettoyez le filtre à air à la fréquence recommandée par le fabricant.
2. Inspectez la chaussure pour déceler toute usure, fissuration ou motifs de contact inégaux.
3. Vérifiez le jeu des fixations et des protections avant chaque quart de travail.
4. Utilisez du carburant propre et suivez les pratiques de stockage pour les arrêts saisonniers.
5. Arrêtez le fonctionnement si la machine commence à rebondir anormalement ou à perdre son impact.

De nombreux acheteurs se soucient également du support. Pour l’exportation et les achats sous-traitants, l’accès au service peut être aussi important que le prix d’achat. Cela est particulièrement vrai pour les machines compactes utilisées par les équipes de maintenance mobiles. Un fournisseur qui se positionne autour de la fourniture de solutions plutôt que de la vente d'unités uniques s'aligne généralement mieux sur les réalités du chantier, où la disponibilité et la disponibilité des pièces déterminent la valeur totale de propriété.

Scénarios de chantier réels où le fonctionnement de la pilonneuse est le plus important

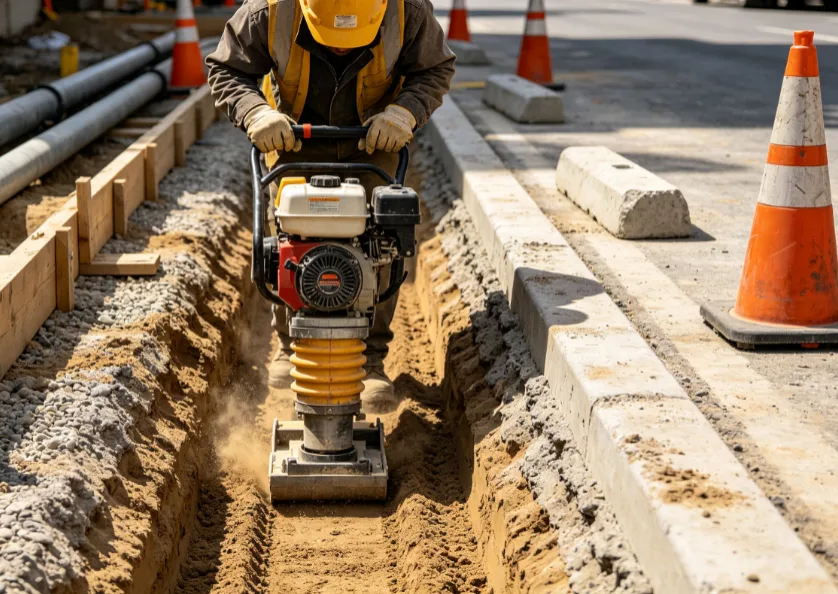

Le fonctionnement de la pilonneuse devient plus évident lors du remblayage de tranchées, de la remise en état des services publics et de la réparation des trottoirs. Dans ces contextes, la zone de compactage est trop étroite pour un équipement de grande taille, mais le risque de tassement est élevé si le remblai reste meuble. Le sabot étroit du pilonneuse et son impact vertical aident à combler cet écart.

Prenons l’exemple d’une tranchée télécom à côté d’un trottoir. L'équipe peut placer le matériau de litière, installer le conduit, puis remblayer en couches. La pilonneuse est utilisée près de la zone des canalisations et contre les parois de la tranchée, tandis qu'une compacteuse à plaque peut finir la section plus large du trottoir. Ce flux de travail combiné réduit les vides et aide à soutenir le bord de la chaussée fini. La même logique s’applique aux travaux de drainage, aux bases d’éclairage public et à la réparation des bordures à proximité des dalles existantes.

Une autre scène courante est celle d’un parking après une coupe à la scie. L'équipage peut d'abord utiliser un machine de découpe de béton pour définir le bord de réparation, compacter la base avec une pilonneuse dans le périmètre étroit, puis finir la dalle avec un bétonnière approvisionnement et un machine à truelle . Cette séquence d'outils multiples reflète une véritable logique de construction : la qualité du compactage, l'intégrité des bords et la finition de la surface sont liées et non séparées.

Erreurs courantes commises par les débutants avec une pilonneuse

La plupart des erreurs des débutants proviennent d'une mauvaise compréhension du principe de fonctionnement du pilon de bourrage comme d'une force brute plutôt que d'un compactage à impact contrôlé. La machine est efficace, mais seulement lorsque le matériau, la portance et la cadence sont corrects.

• Utiliser la pilonneuse sur un sol trop humide et espérer des gains de densité.
• Compactage en couches trop épaisses pour le matériau.
• Se déplacer trop vite et laisser des coutures molles entre les passes.
• Ignorer l'usure des chaussures, les boulons desserrés ou les filtres obstrués.
• Choisir une pilonneuse pour les grands espaces ouverts où un compacteur à plaque est préférable.

Ces erreurs entraînent un tassement inégal, un gaspillage de carburant et une main d'œuvre supplémentaire. Ils font également penser aux opérateurs que l’outil est sous-performant alors que le véritable problème est l’inadéquation des applications. Pour un débutant, le moyen le plus rapide d’améliorer les résultats est d’adapter la géométrie de la machine à la géométrie de la tranchée, puis de respecter le contrôle de l’humidité et du soulèvement.

Ce que les acheteurs devraient demander avant de choisir une pilonneuse

Le meilleur choix de pilonneuse dépend du chantier, et pas seulement de la fiche technique. Les acheteurs doivent évaluer l'accès, le type de sol, la charge de travail quotidienne prévue et le service d'assistance avant de faire un achat. Pour l'entretien routier mobile et les travaux des petits entrepreneurs, le poids, l'équilibre et la facilité de transport comptent presque autant que la puissance de compactage.

Pour les équipes d'approvisionnement et les distributeurs, ces questions sont particulièrement importantes car une mauvaise machine peut gonfler le coût de la main d'œuvre et retarder la livraison du projet. C'est pourquoi les entrepreneurs en construction de routes et de chaussées construisent souvent des ensembles d'équipements autour de tâches spécifiques au lieu d'acheter uniquement en fonction de la taille. La pilonneuse est un outil ciblé, et sa valeur augmente lorsqu’elle est utilisée dans le bon créneau.

FAQ

Quel est le principal principe de fonctionnement de la pilonneuse ?

Le principal principe de fonctionnement de la pilonneuse est l’impact vertical répété qui comprime le sol dans des zones étroites et réduit les vides d’air.

Comment fonctionne la pilonneuse dans le remblayage de tranchées ?

Le fonctionnement de la pilonneuse dans le remblayage des tranchées consiste à délivrer des coups rapides vers le bas qui densifient chaque couche de levage avant que la couche suivante ne soit placée.

Une dameuse est-elle meilleure qu’une plaque vibrante ?

Une pilonneuse est préférable pour les tranchées étroites, les bords et le remblai cohérent, tandis qu'une compacteuse à plaque est meilleure pour les surfaces ouvertes plus larges.

Quel sol convient le mieux à une pilonneuse ?

Les remblai granulaires et mixtes, ainsi que les sols cohérents modérément humides, répondent généralement bien à une pilonneuse.

Quelle doit être l’épaisseur de chaque couche ?

L'épaisseur de la couche dépend du matériau et des spécifications du projet, mais des couches plus fines sont généralement plus sûres pour une densité constante que des remplissages épais.

Pourquoi ma pilonneuse rebondit-elle ou coule-t-elle ?

Un rebond ou un affaissement indique souvent un matériau trop mouillé, un mauvais contrôle du levage ou un problème de maintenance tel que des composants usés ou un contact de chaussure instable.

Quelles normes sont utilisées pour juger de la qualité du compactage ?

La qualité du compactage est généralement comparée aux méthodes de laboratoire ASTM D698 et ASTM D1557, puis vérifiée par des tests de densité sur le terrain.
