- Les pilonneuses sont conçues pour les zones étroites, les sols cohérents et les bords de tranchées où les rouleaux statiques ou vibrants perdent de leur efficacité.
- La qualité des fondations routières dépend du contrôle de la densité, du conditionnement de l’humidité et du compactage couche par couche, et pas seulement de la puissance de la machine.
- Choisir entre une pilonneuse et une compacteur à plaque dépend du type de sol, de la largeur de travail et des contraintes d'accès.
- Dans les flux de travail de réparation des routes, les pilonneuses complètent souvent machines de découpe de route , bétonnières , et machines de marquage routier .
- Un compactage fiable des fondations est une étape de contrôle des risques qui réduit le tassement, les défauts de réparation et les reprises dans les projets municipaux et commerciaux.
Les pilonneuses sont utilisées dans la construction de fondations routières, car la qualité du compactage affecte directement les performances de la chaussée et les problèmes de fondation commencent presque toujours sous la surface. Dans les travaux routiers, le compactage n’est pas une étape esthétique ; c'est un problème structurel. Des normes telles que ASTM D698 et ASTM D1557 définir comment la densité sèche maximale et l'humidité optimale sont déterminées en laboratoire avant de vérifier le compactage sur le terrain. Pour les projets avec des enveloppes de travail étroites, une pilonneuse est souvent la seule machine capable d'obtenir un transfert d'énergie constant au fond des tranchées, aux bords des accotements et autour des services publics intégrés. Pour une planification plus large du flux de travail, les équipes l'associent généralement à un bétonnière pour la préparation du matériel et un compacteur à plaque pour des zones de base plus larges.
Pourquoi les pilonneuses sont importantes dans la construction de fondations routières
La principale raison pour laquelle les pilonneuses sont utilisées dans la construction de fondations routières est que la défaillance de la route commence souvent par un compactage inégal, et non par la surface de l'asphalte ou du béton. Lorsque les couches de fondation se stabilisent, la surface au-dessus d’elles fléchit, se fissure et ouvre des joints laissant passer l’eau. Cette eau accélère l’affaiblissement, en particulier lors de cycles répétés de séchage humide et de charge de trafic. Une pilonneuse résout ce problème en appliquant une force d'impact concentrée sur des courses courtes, ce qui est particulièrement efficace dans les espaces confinés où un rouleau lourd ne peut pas transmettre la pression uniformément. Concrètement, la machine résout les problèmes des parties de la route les plus difficiles à compacter correctement du premier coup.
Les travaux de fondation des routes présentent également un problème de géométrie. Les zones ouvertes telles que les parkings et les accotements de chaussée peuvent être compactées avec des outils plus larges, mais le remblayage des tranchées, les couloirs de services publics et les transitions de bordure laissent des « zones mortes » faciles à sous-compacter. Le sous-compactage à ces endroits peut créer un tassement différentiel, qui est l'une des causes les plus courantes de rupture de parcelles après des réparations routières. C'est pourquoi les entrepreneurs conservent souvent à la fois un compacteur à pilonneuse et une plaque vibrante sur le même site : le choix de la machine suit l'espace de travail et non l'inverse.
Comment fonctionne le compactage par pilonneuse sur les couches de base des routes

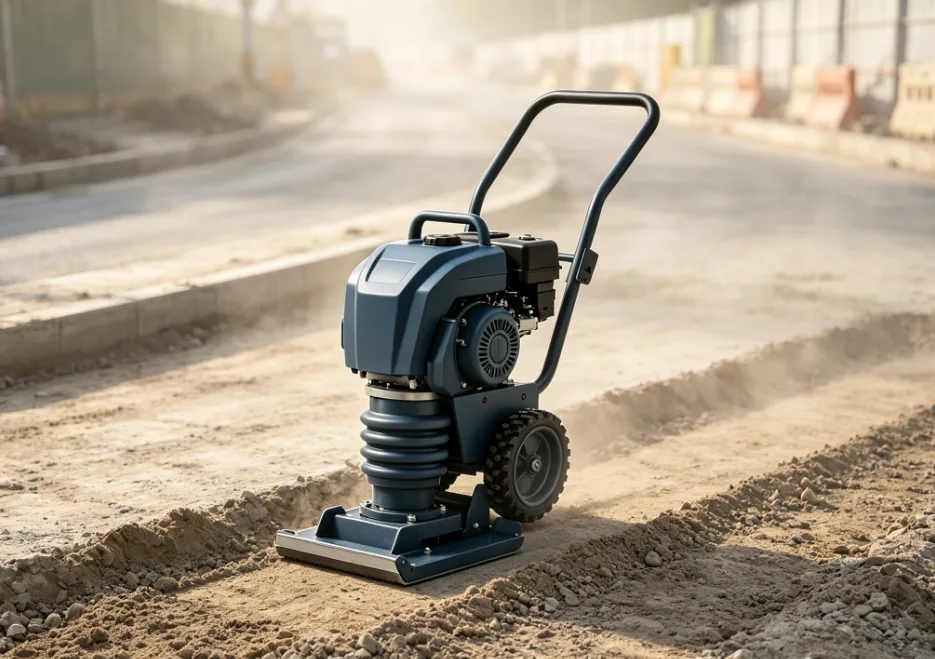

Une pilonneuse compacte le sol par des impacts verticaux répétés plutôt que par une large empreinte vibrante. La chaussure soulève et frappe la surface selon des cycles rapides, créant une pression localisée élevée qui réorganise les particules et chasse les vides. Cela rend la machine particulièrement adaptée aux sols cohésifs ou mixtes qui tiennent mieux sous l'impact que sous de pures vibrations. Dans les travaux de fondation de route, le résultat est une portance plus dense et plus stable avec moins de joints fragiles entre les couches.
L’objectif de l’ingénierie n’est pas une force maximale en isolation ; il atteint la densité de champ cible à la teneur en humidité correcte. Les deux ASTM D698 et ASTM D1557 sont utilisés pour établir la courbe de référence de compactage, et de nombreuses spécifications de travaux publics exigent que la couche de terrain respecte un pourcentage de la densité sèche maximale du laboratoire. Cela fait du pilon de bourrage une partie d’un processus mesuré plutôt qu’un outil de conjecture. Si une couche est trop épaisse, trop sèche ou trop humide, aucune machine ne peut compenser complètement. C'est pourquoi le compactage des fondations commence par le conditionnement des matériaux, et non par la seule sélection de la machine.
| Méthode de compactage | Meilleur cas d'utilisation | Zone de travail typique | Principal avantage |
|---|---|---|---|
| Pilonneuse | Tranchées, bordures, remblai utilitaire | Étroit et confiné | Énergie d'impact élevée dans les espaces restreints |
| Compacteur à plaques | Assise routière, aires de stationnement, plates-formes plus larges | Ouvert et de largeur moyenne | Couverture rapide sur les surfaces granuleuses |
| Rouleau | Tronçons de chaussée principale et grandes plateformes | Grandes surfaces ouvertes | Productivité élevée sur de longues séries |
Couches de fondation de route où une pilonneuse de base de route est la plus efficace
Une pilonneuse de base de route est plus efficace là où la continuité des couches et l'accès sont tous deux difficiles. Ce sont les endroits où les inspecteurs découvrent souvent des vices cachés après des précipitations ou une charge de trafic. Le remblayage des tranchées autour des tuyaux de drainage est un exemple classique, car le matériau est placé en couches minces mais la zone de travail est trop étroite pour un équipement de compactage large. Le même défi apparaît au niveau des retours de trottoirs, des anneaux de regard, des bords de trottoirs et des transitions après les coupures de services publics. Dans tous ces cas, la pilonneuse est utilisée car elle peut atteindre la zone structurellement importante.
La machine est également précieuse dans les transitions de fondations. Les routes passent souvent de sections ouvertes sur toute la largeur à des points de raccordement étroits à proximité des intersections, des entrées de drainage ou des abords des allées. Sans pilonneuse, ces points de transition peuvent rester plus doux que la couche de base environnante. Cela crée une concentration de stress une fois que le trafic commence à circuler dans la zone. Une zone de transition compactée réduit ce risque et améliore la durabilité de l’ensemble de la section.
| Zone de fondation | Pourquoi le compactage est difficile | Équipement préféré | Risque si sous-compacté |
|---|---|---|---|
| Remblai de tranchée utilitaire | Largeur étroite et épaisseur de levage variable | Pilonneuse | Tassements et dépressions de surface |
| Zones des bords et des épaules | Accès limité à proximité des formulaires ou des lignes de trottoir | Pilonneuse ou compacteuse à petite plaque | Fissuration et effilochage des bords |
| Raccordements de patchs routiers | Transition entre les anciennes et les nouvelles couches | Pilonneuse | Défaillance du patch et infiltration d'eau |
Facteurs techniques qui influencent la qualité du compactage des fondations routières
La qualité du compactage ne dépend pas uniquement du type de machine, car le comportement du sol change en fonction de l'humidité, de la structure des grains et de l'épaisseur du soulèvement. Les sols cohésifs nécessitent un impact contrôlé pour réorganiser les particules, tandis que les matériaux granulaires réagissent souvent mieux aux vibrations et aux couvertures répétées de la surface. Pour la construction de fondations routières, cela signifie que la pilonneuse est plus résistante là où le matériau n'est pas uniquement du sable à drainage libre et là où le chantier est contraint. L'opérateur doit également maintenir une épaisseur de portance constante afin que l'énergie atteigne toute la profondeur de la couche placée.
Les spécifications de la machine sont également importantes. Les pilonneuses compactes du marché utilisent généralement des moteurs de la classe 3 à 5 kW, selon le modèle et le type de carburant, et la fréquence d'impact des sabots est souvent d'environ 600 à 700 coups par minute, selon les spécifications du fabricant. Ces chiffres sont importants car ils déterminent la productivité, la hauteur de saut et la réponse du sol. Pour les entrepreneurs, la question pratique n’est pas de savoir si la machine est « puissante », mais si son profil d’impact s’adapte aux matériaux de fondation et à l’accès au chantier.
| Facteur de sélection | Pourquoi c'est important | Implication sur le terrain |
|---|---|---|
| Épaisseur de levage | L'énergie doit pénétrer dans toute la couche | Les remontées épaisses sont plus difficiles à densifier uniformément |
| Teneur en humidité | Le sol se compacte mieux à une humidité proche de l’optimum | Trop sec ou trop humide réduit la densité réalisable |
| Largeur d'accès | L'équipement doit s'adapter à la zone de travail | Les espaces étroits nécessitent une pilonneuse |
| Type de sol | Les sols cohérents et mixtes réagissent différemment | Le choix de la machine doit suivre le comportement du matériau |
Quelles normes et méthodes d'essai indiquent aux entrepreneurs sur le compactage de la base routière
Les travaux de compactage deviennent plus fiables lorsqu'ils sont liés à des tests standards plutôt qu'à un jugement visuel. ASTM D698 est le test Standard Proctor, tandis que ASTM D1557 est le test Proctor modifié, qui utilise un effort de compactage plus élevé pour représenter des conditions de terrain plus exigeantes. Ces tests établissent la densité sèche maximale et la teneur en humidité optimale que les équipes de terrain utilisent comme objectif. Dans la construction de fondations routières, cet objectif est ce qui sépare un remblai temporaire d'une couche destinée à supporter les charges de trafic au fil du temps.
Pour la vérification du compactage, les équipes sur le terrain peuvent utiliser des jauges de densité, des tests au cône de sable ou d'autres méthodes approuvées, en fonction des spécifications du projet. La clé est la traçabilité : si la pilonneuse fait son travail mais que la couche est posée trop épaisse ou trop sèche, le test révélera le décalage. C'est pourquoi des équipes disciplinées traitent le compactage comme un processus contrôlé. La machine est essentielle, mais le système de mesure est ce qui prouve le résultat.
Les acheteurs et chefs de projet internationaux examinent également les attentes plus larges en matière de sécurité et de conformité des machines. En Europe, de nombreuses machines de construction sont conçues autour du cadre de sécurité en Directive 2006/42/CE , qui répond aux exigences de sécurité des machines. Cela est important pour le choix des équipements, car les entrepreneurs en entretien routier et en travaux publics demandent de plus en plus de machines plus faciles à utiliser, plus sûres à contrôler et plus simples à entretenir sur des chantiers répartis.
Quand une pilonneuse vaut mieux qu’une plaque vibrante
Une pilonneuse est meilleure qu’une plaque vibrante lorsque le travail a de la profondeur et non de la largeur. Les compacteurs à plaques excellent sur les zones granulaires plus larges et plus plates car leur empreinte de base couvre plus de surface par passage. Cependant, un sabotage concentre l'énergie dans une zone de contact plus petite et peut atteindre plus efficacement les zones plus difficiles d'accès. Dans les travaux réels de fondation de routes, cette différence est décisive aux extrémités des tranchées, autour des manchons de tuyauterie et le long des structures où une plaque ne peut pas s'adapter.
Les entrepreneurs font souvent le mauvais choix en se demandant quelle machine est « la plus puissante ». La meilleure question est de savoir quelle machine peut fournir le bon mécanisme de compactage dans la bonne zone. Pour une ligne de remblai d’utilité publique, l’enjeu n’est pas la couverture de surface mais la densification verticale sur une largeur limitée. Pour cette raison, la pilonneuse est un outil de fondation et non seulement un accessoire mineur dans l'équipement.
| Question | Pilonneuse | Compacteur à plaques |
|---|---|---|
| Idéal pour les tranchées étroites ? | Oui | Non |
| Idéal pour une base granulaire large ? | Parfois | Oui |
| Idéal pour le travail de bordure ? | Oui | Limité |
| Idéal pour un sol cohérent ? | Généralement oui | Moins efficace |
Erreurs courantes en matière de fondation de route et comment les pilonneuses aident à les éviter
La plupart des défaillances des fondations routières sont dues à des erreurs de processus et non à un manque d’équipement. Les erreurs les plus courantes sont les levées surdimensionnées, un mauvais contrôle de l’humidité, des bords sautés et des modèles de passes incohérents. Une pilonneuse permet d'éviter ces pannes car elle oblige les équipes à compacter les zones difficiles d'accès et les plus faciles à négliger. Mais cela ne fonctionne que s’il est utilisé dans un ordre discipliné.
- Placez le matériau en couches fines et uniformes.
- Conditionnez l’humidité dans la plage spécifiée.
- Compactez d'abord les zones confinées, en particulier les bords et les pénétrations.
- Superposer suffisamment de passes pour éliminer les bandes molles.
- Vérifiez la densité avant de placer la couche suivante.
Ce flux de travail est particulièrement important dans les projets de réparation, où les bords de route existants sont souvent déjà affaiblis. Si le nouveau remblai est laissé libre à côté de l'ancien revêtement, la charge de trafic crée un effet charnière au niveau du joint. Le pilon de bourrage réduit ce risque en rapprochant structurellement la zone de transition de la base environnante.
Comment les équipes routières améliorent leur productivité grâce aux pilonneuses
La productivité des travaux de fondation des routes est un problème de séquencement. La pilonneuse n'est généralement pas la machine la plus rapide sur chantier, mais c'est souvent celle qui évite les reprises les plus coûteuses. Les équipes qui planifient l'accès et l'ordre des couches passent moins de temps à régler les règlements plus tard. En pratique, cela signifie réserver la pilonneuse aux zones à risque et utiliser un matériel plus large pour les sections en plein champ. C'est là qu'un flux de travail complet pour les équipements routiers est important, y compris un coupeur de béton pour ouvrir les sections de réparation et un meuleuse de sol lorsque le projet implique une préparation de dalles adjacentes ou une correction de surface.
Pour les équipes de maintenance municipale, l’avantage est la flexibilité opérationnelle. Une machine compacte et facile à transporter peut se déplacer entre la réparation de nids-de-poule, la restauration de tranchées et les raccordements de trottoirs sans le fardeau logistique d'un équipement plus gros. Pour les distributeurs et les entrepreneurs effectuant plusieurs types de travaux, cette polyvalence est l’une des raisons pour lesquelles la pilonneuse reste un élément essentiel des flottes de fondations et d’entretien des routes.
Liste de contrôle d'achat pour l'utilisation d'une pilonneuse dans les projets de fondations routières
La meilleure pilonneuse est celle qui correspond à la combinaison de travail, et non celle avec le plus grand nombre de titres. Avant d'acheter, les entrepreneurs doivent évaluer la largeur d'accès, le type de sol, la préférence en matière de carburant, la simplicité d'entretien et la durée de fonctionnement quotidienne prévue. Ceci est particulièrement important pour les acheteurs à l’exportation et les distributeurs régionaux qui ont besoin d’une machine performante dans différents climats et conditions de site.
- Vérifiez si la machine s'adapte aux largeurs de tranchées et de bords courantes sur vos travaux.
- Confirmez le type de moteur et la disponibilité locale du carburant pour la maintenance sur le terrain.
- Vérifiez la pointure des chaussures, le taux d’impact et l’isolation de la poignée pour le confort de l’opérateur.
- Demandez si les pièces, les services et les consommables sont disponibles sur votre marché.
- Adaptez la machine à vos conditions de sol les plus fréquentes, et non à votre projet le plus rare.
Pour les acheteurs qui construisent un ensemble de travaux routiers plus large, il est utile de penser en termes de système. Un projet peut nécessiter un mélange de matériaux, un compactage de la base, une découpe, une finition de surface et un marquage de lignes. C'est pourquoi des catégories telles que bétonnières , compacteurs à plaques , et machines de marquage routier Il est préférable de les évaluer ensemble plutôt que comme produits isolés.
FAQ sur les pilonneuses bourreuses dans la construction de fondations routières
1. Pourquoi les pilonneuses bourreuses sont-elles utilisées dans la construction de fondations routières ?
Ils sont utilisés car ils compactent plus efficacement les zones de fondation étroites et difficiles d’accès que les équipements plus larges. Leur action axée sur l'impact est particulièrement utile dans les tranchées, les lignes de bordure et les remblais utilitaires.
2. Une pilonneuse est-elle meilleure qu’une plaque vibrante pour les travaux de base des routes ?
Pas toujours. Une pilonneuse est préférable pour les espaces confinés et les sols cohérents, tandis qu'un compacteur à plaques est généralement préférable pour les couches de base granulaires plus larges.
3. Quelles normes sont utilisées pour évaluer le compactage des fondations routières ?
Les références courantes incluent ASTM D698 et ASTM D1557 , qui définissent les efforts de compactage et les objectifs de densité en laboratoire.
4. Que se passe-t-il si le compactage des fondations de la route est médiocre ?
Un mauvais compactage peut entraîner des tassements, des fissures, des infiltrations d’eau, des ruptures de patch et une détérioration précoce de la chaussée.
5. Quels types de sols conviennent le mieux à une pilonneuse ?
Il est plus puissant dans les sols cohésifs ou mixtes et dans les zones confinées où le compactage par impact est plus efficace que les vibrations larges.
6. Quelle doit être l'épaisseur de chaque couche lors des travaux de fondation de route ?
L'épaisseur des couches dépend des spécifications, du type de matériau et de la capacité de la machine, mais les couches plus fines se compactent généralement de manière plus fiable que les remplissages épais et mal placés.
7. Que devraient rechercher les acheteurs dans une pilonneuse pour les projets routiers ?
Ils doivent rechercher l'ajustement d'accès, la performance aux chocs, la durabilité, le support d'entretien et la compatibilité avec leurs conditions de sol et de réparation dominantes.
