- Os compactadores de compactação são projetados para valas estreitas onde as placas de compactação não conseguem alcançar.
- A construção da tubulação depende da compactação de aterro por elevação para reduzir assentamentos e falhas na superfície.
- A umidade, a espessura de levantamento e a geometria da vala são tão importantes quanto a escolha da máquina.
- As metas de compactação são comumente medidas em relação a padrões como ASTM D698, ASTM D1557 e ASTM D6938.

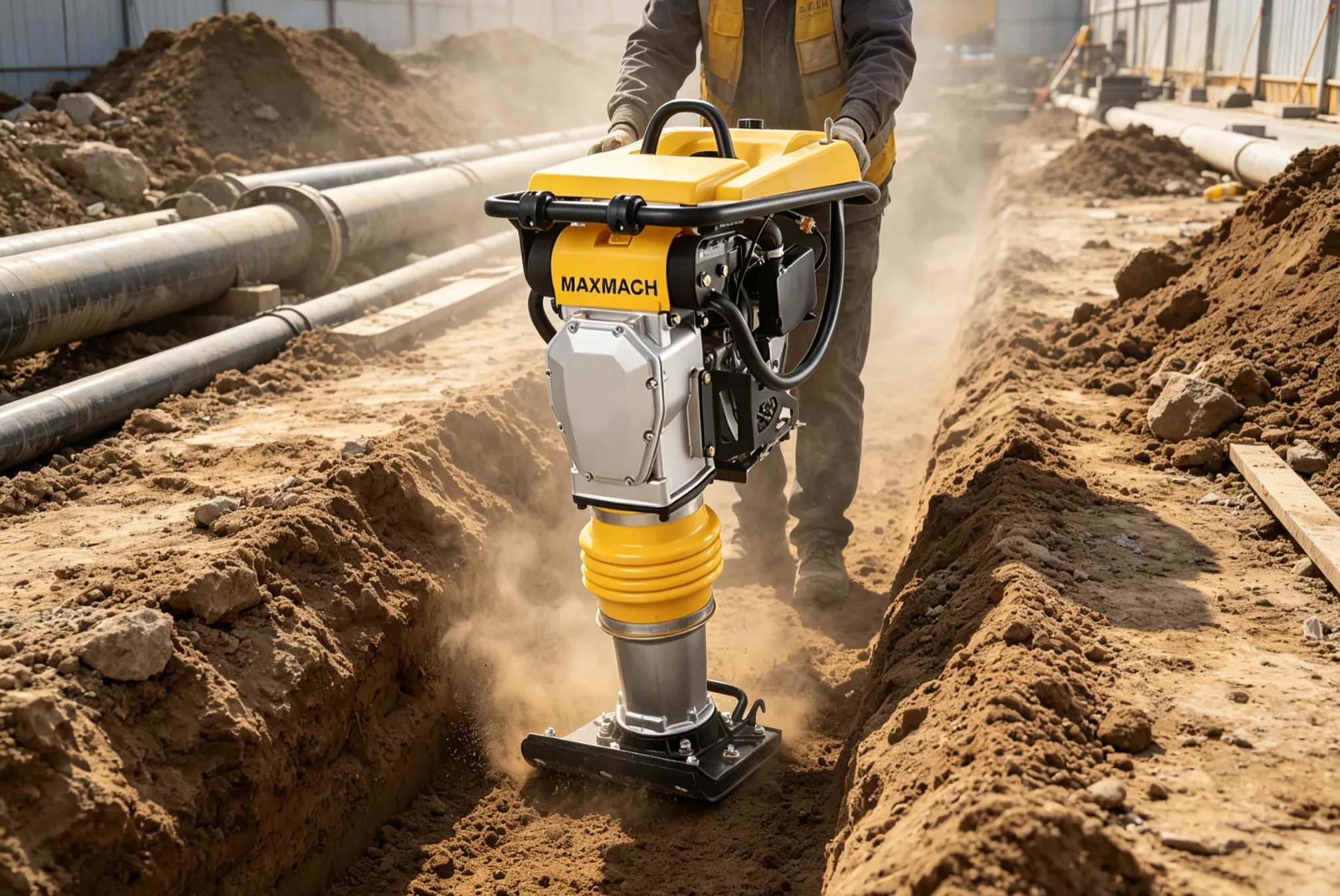

Na construção de tubulações, o compactador de valas, muitas vezes chamado de compactador de valas para tubos, resolve um dos problemas ocultos mais caros no trabalho de valas: compactação inadequada de aterro. Uma vala que parece aceitável no primeiro dia pode posteriormente assentar, rachar o pavimento ou expor o tubo se o solo não tiver sido compactado corretamente. É por isso que o aterro de valas é geralmente compactado em camadas finas, muitas vezes em torno de 100 a 150 mm, dependendo do solo e das especificações, e verificado de acordo com padrões como ASTM D698 , ASTM D1557 e métodos de densidade de campo, como ASTM D6938 . Em trabalhos reais de tubulações, um compactador não é apenas uma conveniência; é uma ferramenta de controle de risco para prevenção de assentamentos, estabilidade de valas e desempenho do pavimento a longo prazo.
Por que um compactador é importante na construção de dutos
A principal razão pela qual um compactador é usado na construção de tubulações é a geometria. Uma vala é estreita, profunda e cheia de obstáculos, por isso o equipamento de compactação deve trabalhar verticalmente e alcançar bordas estreitas. Um compactador de valas para tubos fornece força de impacto concentrada em um espaço pequeno o suficiente para compactar ao lado das paredes dos tubos, ao redor de ancas e em corredores de serviços públicos. Os compactadores de placas podem ser úteis para áreas mais amplas, mas em uma vala sua largura de trabalho e padrão de vibração podem deixar vazios próximos ao tubo. A sapata de um compactador concentra energia no solo, por isso é preferida para solos coesos, aterros mistos e compactação de bordas em espaços confinados.
Há também uma razão estrutural para usar um compactador. As falhas nas tubulações são frequentemente falhas indiretas causadas por mau preenchimento da vala. Quando a densidade do solo varia, a carga do tráfego ou de uma laje acima da vala é transferida de forma desigual, o que pode causar sulcos, depressões e rachaduras superficiais. Nos trabalhos de restauração de serviços públicos, isso é especialmente caro porque o reparo final é tão durável quanto a compactação abaixo dele. Para empreiteiros que também lidam com obras rodoviárias, um local geralmente precisa de várias máquinas em sequência, como um cortador, um compactador e um compactador de placas. Um fornecedor com uma linha completa de equipamentos para estradas e pavimentos, como compactadores , compactadores de placas , e máquinas de corte de concreto , pode cobrir o fluxo de trabalho da vala à superfície com menos transferências.
Como funciona a compactação de valas de tubos depois que o tubo é definido
A compactação da vala do tubo começa depois que o tubo é instalado, alinhado e protegido com o leito especificado e o aterro inicial. O objectivo não é forçar agressivamente o solo contra uma linha frágil, mas construir um suporte estável à sua volta em camadas controladas. É por isso que os operadores compactam em etapas, em vez de encherem a vala de uma só vez. Ao redor dos cantos do tubo, a qualidade da compactação é especialmente importante porque esta zona carrega grande parte da distribuição de carga do tubo. Se os esquadros forem fracos, o tubo pode desviar sob o tráfego ou cargas de sobrecarga.
As boas práticas para valas geralmente seguem quatro etapas: colocar a base, definir e inspecionar o tubo, adicionar aterro inicial ao redor da zona do tubo e compactar em camadas finas antes do aterro final. Um compactador é mais eficaz nos estágios posteriores desta sequência, especialmente em condições de solo estreito ou coeso, onde uma placa vibratória pode passar pela superfície. Em condições de solo misto, o empreiteiro também deve monitorar a umidade, porque o solo muito seco não se unirá e o solo muito úmido irá bombear e perder densidade. É por isso que o trabalho de compactação muitas vezes depende de verificações de densidade de campo e de teor de umidade, em vez de apenas no esforço da máquina.
| Fator de Trincheira | Preocupação típica de campo | Por que o compactador ajuda |
|---|---|---|
| Largura da vala | Acesso limitado perto das paredes dos tubos | Sapato pequeno cabe em espaços confinados |
| Zona de tubulação | Risco nulo perto dos quadris | Impacto concentrado atinge bordas |
| Elevação de aterro | Camadas soltas assentam mais tarde | A força de alto impacto melhora a densidade |
| Restauração de superfície | Futuro sulco do pavimento | Reduz a liquidação pós-reparo |
Compactador de compactação vs compactador de placa na construção de dutos
A melhor ferramenta de compactação depende da condição da vala, mas um compactador geralmente vence em valas estreitas. Um compactador de placas é mais forte para áreas mais largas e planas e trabalhos granulares de sub-base, enquanto um compactador de valas para tubos é melhor para fornecimento de energia vertical em uma área restrita. Os empreiteiros costumam usar ambos: o compactador para a zona do tubo e a placa para o aterro superior ou camada superficial. Esta divisão de trabalho é comum porque cada máquina cria um efeito de compactação diferente.
| Tipo de máquina | Melhor área de uso | Caráter típico de trabalho | Limitação Comum |
|---|---|---|---|
| Compactador de compactação | Paredes de valas, ancas, aterros confinados | Compactação de impacto vertical | Mais lento em grandes áreas abertas |
| Compactador de placas | Base da estrada, aterro mais amplo, camadas superficiais | Compactação vibratória de superfície | Mais difícil de usar perto das bordas dos tubos |
| Rolo | Seções abertas de subleito e rodovia | Compactação rolante de grandes áreas | Não é adequado para valas estreitas |
A regra de seleção é simples: use o compactador onde o acesso é apertado e a densidade deve ser construída de baixo para cima, depois mude para um compactador de placas quando a vala abrir o suficiente para suportar uma cobertura de superfície mais ampla. Esta é uma das razões pelas quais muitos empreiteiros mantêm ambos compactadores e compactadores de placas no mesmo caminhão.
Fatores Técnicos que Determinam a Qualidade da Compactação
O sucesso da compactação depende da energia da máquina, do tipo de solo, da umidade, da espessura de elevação e da técnica do operador. O compactador em si é importante, mas não pode compensar material ruim ou sequenciamento deficiente. Um compactador com sapata bem conservada, taxa de impacto consistente e potência correta do motor terá um desempenho mais previsível do que uma unidade desgastada com resposta instável do acelerador. No campo, os empreiteiros também se preocupam com os números práticos da máquina, como tamanho do motor, peso operacional e frequência de impacto, porque estes influenciam o comportamento da máquina em uma vala.
| Fator Técnico | Faixa ou Referência Típica | Por que é importante |
|---|---|---|
| Espessura de elevação | 100 a 150 mm por elevação | Elevadores mais finos compactam de maneira mais uniforme |
| Alvo de densidade de campo | Geralmente 95% a 100% da meta do Proctor | Reduz o risco de liquidação |
| Controle de umidade | Teor de umidade quase ideal | Melhora o rearranjo de partículas |
| Frequência de impacto | Frequentemente cerca de 600 a 700 golpes por minuto em compactadores | Maior força repetitiva ajuda no trabalho denso em valas |
Para testes e aceitação do solo, os empreiteiros recorrem frequentemente a métodos de compactação baseados em Proctor. ASTM D698 cobre o esforço padrão, enquanto ASTM D1557 abrange o esforço modificado. A verificação de campo geralmente utiliza métodos nucleares ou não nucleares sob ASTM D6938 . Os números são importantes porque uma vala que passa na inspeção visual, mas falha nas metas de densidade, pode mais tarde se tornar um passivo de manutenção. Na construção de tubulações, essa falha pode aparecer como movimento de juntas, rachaduras no pavimento ou pontos fracos ao longo do corredor restaurado.
Quando os empreiteiros escolhem um compactador para trabalhos de valas de tubos
Os empreiteiros escolhem um compactador quando o acesso é limitado, o solo é coeso ou misto e o risco de assentamento é alto. A máquina é especialmente útil em trabalhos de serviços públicos urbanos, instalação de linhas de serviço, valas de redes de esgoto e água e reintegração de estradas após reparos de tubulações. Também é comum em projetos onde a vala passa perto de paredes, meios-fios, fundações ou utilidades existentes, porque essas bordas são difíceis de compactar com equipamentos maiores.
A experiência em trabalhos reais mostra que o compactador se torna mais valioso na zona de transição entre o tubo e a vala circundante. Essa zona é onde o solo solto tende a permanecer se os operadores confiarem apenas nas pás ou na vibração da superfície. Um compactador compactado também pode ajudar as equipes a trabalhar em solos úmidos ou levemente plásticos, onde uma placa pode simplesmente passar por cima. Para as equipes rodoviárias, o benefício é prático: menos retornos de chamada, menos assentamentos na superfície e uma maior chance de que a pista restaurada permaneça estável durante o tráfego sazonal e os ciclos de chuva.
- Use um compactador em valas estreitas onde a zona do tubo precisa de compactação nas bordas.
- Mude para um compactador de placas quando a vala se alargar o suficiente para cobrir a superfície.
- Verifique a umidade antes de cada levantamento, especialmente em aterros ricos em argila.
- Confirme a densidade com testes de campo em vez de confiar apenas na sensação da máquina.
Riscos de construção de dutos que um compactador de valas ajuda a reduzir
Um compactador de valas para tubos reduz vários riscos comuns de restauração de valas, especialmente recalques, formação de vazios e carregamento diferencial. A liquidação é o modo de falha mais visível, mas muitas vezes é precedido por subcompactação oculta. Quando o solo se compacta de forma desigual, as cargas do tráfego concentram-se nas seções fracas e aceleram a ruptura da superfície. Nos cruzamentos de estradas, isso pode aparecer dentro de meses como uma linha de depressão sobre a vala. Em corredores de dutos paisagísticos ou fora de estrada, pode aparecer como afundamento do solo e problemas de drenagem.
Outro risco importante é o dano à tubulação devido à compactação descontrolada. Uma força de compactação excessiva muito próxima do tubo pode deformar linhas sensíveis ou perturbar o assentamento. É por isso que operadores treinados compactam em estágios controlados e evitam ações agressivas diretamente no tubo antes que a cobertura adequada esteja instalada. Boas práticas não são simplesmente “mais força”; é a força certa na profundidade certa com o nível de umidade certo. O compactador suporta esse método porque permite compactação direcionada em vez de vibração geral em toda a vala.
Como escolher o compactador certo para construção de dutos
O compactador certo para construção de tubulações é aquele que equilibra acesso, força de impacto, peso e controle do operador. Os empreiteiros geralmente avaliam se a máquina cabe na vala, se tem energia suficiente para um aterro coeso e se é fácil de mover entre os pontos de reparo. Em trabalhos de manutenção rodoviária e de serviços públicos, a portabilidade é muitas vezes tão importante como a potência, porque a equipa pode ter de compactar várias secções curtas num só turno.
| Critério de seleção | O que procurar | Impacto no trabalho do pipeline |
|---|---|---|
| Largura do sapato | Estreito o suficiente para acesso à vala | Melhora o alcance da borda |
| Peso operacional | Massa suficiente para impacto estável | Ajuda na densidade em solos coesos |
| Tipo de motor | Gasolina ou diesel dependendo do local | Corresponde à logística de combustível |
| Projeto de manuseio | Estrutura equilibrada e controle ergonômico | Reduz a fadiga em elevadores repetidos |
Para os compradores que comparam equipamentos entre marcas ou distribuidores, ajuda olhar além da foto da máquina e fazer perguntas práticas: Ela pode funcionar em uma vala de 300 a 450 mm? A manutenção é simples para uma equipe de campo? O fornecedor fornece peças e suporte de serviço? Para empreiteiros que também precisam de misturadores, cortadores e ferramentas de acabamento superficial, uma fonte mais ampla de equipamentos, como betoneiras e máquinas de marcação rodoviária pode ser útil quando a restauração de oleodutos faz parte de um pacote maior de trabalhos municipais ou rodoviários.
Procedimento de campo para melhor compactação de valas de tubos
A melhor compactação de valas vem da disciplina do processo e não da atualização de uma única máquina. O fluxo de trabalho mais confiável é inspecionar a vala, verificar o leito, colocar aterro em elevações medidas, compactar cada elevação e testar antes de continuar. Se o material estiver muito úmido, a equipe deverá corrigir a umidade em vez de simplesmente aumentar as passagens da máquina. Se a vala for demasiado estreita para uma ação adequada, o método de compactação deverá mudar em vez de forçar uma ferramenta inadequada no espaço.
- Confirme o assentamento do tubo e a colocação inicial do aterro.
- Coloque o aterro em camadas finas e uniformes.
- Compactar com compactador na zona e bordas do tubo.
- Teste a densidade em pontos representativos.
- Mude para um compactador de placas para camadas superiores mais largas, se necessário.
Esta sequência é especialmente importante em valas que atravessam estradas, onde a má compactação rapidamente se torna visível para o tráfego. A construção de oleodutos é bastante cara sem reparos repetidos, e o estágio de compactação é um dos poucos locais onde pequenas mudanças operacionais podem evitar grandes custos futuros. Nesse sentido, o compactador não é apenas uma ferramenta de vala; é uma ferramenta de controle de qualidade para toda a cadeia de restauração.
Perguntas frequentes sobre o uso do compactador de compactação na construção de tubulações
Qual é o objetivo principal de um compactador na construção de dutos?
O objetivo principal é compactar o aterro de valas em espaços confinados para que o corredor da tubulação permaneça estável e o recalque seja minimizado.
Por que um compactador de valas para tubos é melhor do que um compactador de placas em valas estreitas?
Um compactador de valas para tubos é melhor porque sua sapata estreita e seu impacto vertical podem atingir as ancas e as bordas da vala com mais eficiência do que um compactador de placas.
Qual deve ser a espessura de cada elevador de aterro na compactação de valas?
Em muitas aplicações de valas, os elevadores são compactados em camadas de aproximadamente 100 a 150 mm, dependendo do solo e das especificações.
Um compactador pode danificar o tubo?
Pode ser usado de forma muito agressiva antes que a cobertura e a cama adequadas estejam no lugar, e é por isso que a compactação em etapas e a operação treinada são essenciais.
Que tipos de solo são melhores para um compactador?
É especialmente eficaz em solos coesos e mistos, onde o impacto vertical ajuda a unir partículas e fechar vazios.
Quando um empreiteiro deve mudar de um compactador para um compactador de placas?
A mudança geralmente acontece quando a vala abre o suficiente para uma cobertura mais ampla da superfície e o trabalho passa da compactação da borda para o acabamento da camada superior.
