- Les pilonneuses sont conçues pour les tranchées étroites que les plaques de compactage ne peuvent pas atteindre.
- La construction du pipeline dépend du compactage du remblai, étape par étape, pour réduire les tassements et les ruptures de surface.
- L'humidité, l'épaisseur du soulèvement et la géométrie de la tranchée comptent autant que le choix de la machine.
- Les objectifs de compactage sont généralement mesurés par rapport à des normes telles que ASTM D698, ASTM D1557 et ASTM D6938.

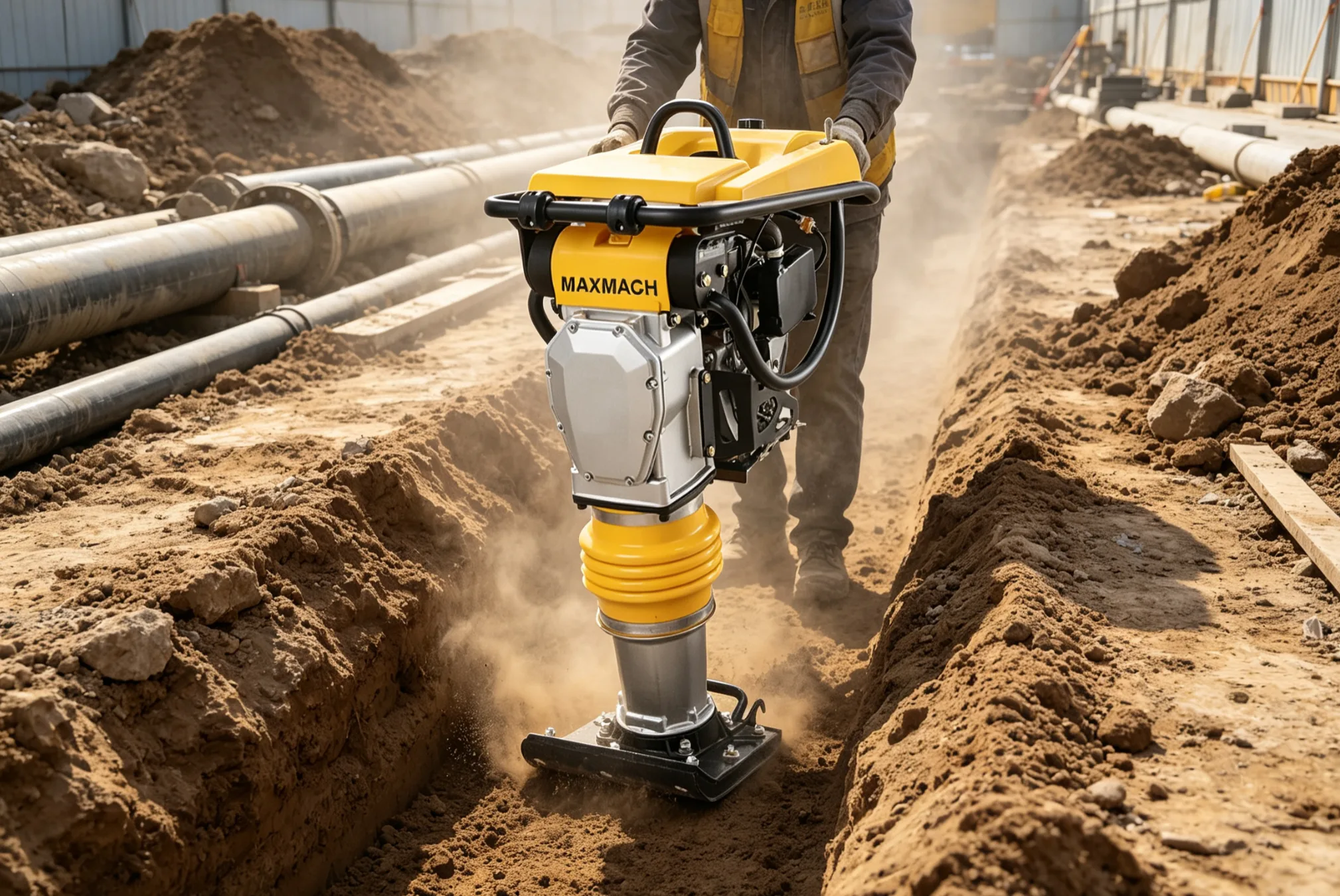

Dans la construction de pipelines, la pilonneuse, souvent appelée pilonneuse de tranchées de tuyaux, résout l'un des problèmes cachés les plus coûteux dans les travaux de tranchées : le compactage inadéquat du remblai. Une tranchée qui semble acceptable au premier jour peut se tasser plus tard, fissurer la chaussée ou exposer le tuyau si le sol n'a pas été correctement compacté. C'est pourquoi le remblai de tranchée est généralement compacté en couches minces, souvent d'environ 100 à 150 mm selon le sol et les spécifications, et vérifié par rapport à des normes telles que ASTM D698 , ASTM D1557 , et les méthodes de densité de champ telles que ASTM D6938 . Dans les vrais travaux de pipeline, une pilonneuse compacte n’est pas seulement pratique ; il s'agit d'un outil de contrôle des risques pour la prévention des tassements, la stabilité des tranchées et la performance à long terme de la chaussée.
Pourquoi une pilonneuse est importante dans la construction de pipelines
La géométrie est la principale raison pour laquelle une pilonneuse est utilisée dans la construction de pipelines. Une tranchée est étroite, profonde et remplie d’obstacles. L’équipement de compactage doit donc travailler verticalement et atteindre des bords étroits. Une pilonneuse de tranchées pour tuyaux fournit une force d'impact concentrée dans un encombrement suffisamment petit pour se compacter à côté des parois des tuyaux, autour des hanches et dans les couloirs de services publics. Les compacteurs à plaques peuvent être utiles pour des zones plus larges, mais dans une tranchée, leur largeur de travail et leur type de vibration peuvent laisser des vides à proximité du tuyau. Le sabot d'une pilonneuse concentre l'énergie dans le sol, c'est pourquoi il est préféré pour les sols cohérents, le remblai mixte et le compactage des bordures dans les espaces confinés.
Il existe également une raison structurelle d’utiliser une pilonneuse. Les défaillances de pipelines sont souvent des défaillances indirectes causées par un mauvais remblayage des tranchées. Lorsque la densité du sol varie, la charge provenant de la circulation ou d'une dalle au-dessus de la tranchée est transférée de manière inégale, ce qui peut entraîner des ornières, des dépressions et des fissures en surface. Dans le cadre de travaux de restauration de services publics, cela est particulièrement coûteux, car la réparation finale est aussi durable que le compactage situé en dessous. Pour les entrepreneurs qui s'occupent également de travaux routiers, un chantier nécessite souvent plusieurs machines en séquence, comme une fraise, une pilonneuse et une plaque vibrante. Un fournisseur disposant d'une gamme complète d'équipements routiers et de chaussées, tels que pilonneuses , compacteurs à plaques , et machines de découpe de béton , peut couvrir le flux de travail de la tranchée à la surface avec moins de transferts.
Comment fonctionne le compactage des tranchées de tuyaux une fois le tuyau posé
Le compactage des tranchées de tuyaux commence une fois que le tuyau est installé, aligné et protégé avec le lit de pose et le remblai initial spécifiés. L’objectif n’est pas de forcer le sol de manière agressive contre une ligne fragile, mais de construire un support stable autour de celle-ci en couches contrôlées. C'est pourquoi les opérateurs compactent par étapes plutôt que de remplir la tranchée d'un seul coup. Autour des jarrets de canalisations, la qualité du compactage est particulièrement importante car cette zone supporte une grande partie de la répartition de la charge des canalisations. Si les jarrets sont faibles, le tuyau peut fléchir sous l'effet du trafic ou des charges de surcharge.
Une bonne pratique de tranchée suit généralement quatre étapes : placer le lit de pose, installer et inspecter le tuyau, ajouter un remblai initial autour de la zone du tuyau et compacter en fines couches avant le remblai final. Une pilonneuse est plus efficace dans les dernières étapes de cette séquence, en particulier dans des conditions de sol étroites ou cohésives où une plaque vibrante peut franchir la surface. Dans des conditions de sol mixte, l’entrepreneur doit également surveiller l’humidité, car un sol trop sec ne se solidifiera pas et un sol trop humide pompera et perdra de sa densité. C'est pourquoi les travaux de compactage reposent souvent sur des contrôles de densité sur le terrain et sur la vérification de la teneur en humidité plutôt que sur le seul effort de la machine.
| Facteur de tranchée | Problème typique sur le terrain | Pourquoi le pilon de bourrage aide |
|---|---|---|
| Largeur de tranchée | Accès limité à proximité des parois des canalisations | La petite chaussure convient aux espaces confinés |
| Zone de canalisation | Risque de vide près des hanches | L’impact concentré atteint les bords |
| Ascenseur de remblai | Les couches lâches se déposent plus tard | La force d'impact élevée améliore la densité |
| Restauration de surfaces | Orniérage futur des chaussées | Réduit le tassement après réparation |
Pilonneuse de bourrage ou compacteur à plaques dans la construction de pipelines
Le meilleur outil de compactage dépend de l’état de la tranchée, mais une pilonneuse est généralement plus efficace dans les tranchées étroites. Un compacteur à plaques est plus puissant pour les zones plus larges et plus plates et les travaux de fondation granulaires, tandis qu'une pilonneuse de tranchées est meilleure pour la fourniture d'énergie verticale dans un espace restreint. Les entrepreneurs utilisent souvent les deux : la pilonneuse pour la zone de canalisation et la plaque pour le remblai supérieur ou la couche de surface. Cette division du travail est courante car chaque machine crée un effet de compactage différent.
| Type de machine | Zone d'utilisation optimale | Caractère de travail typique | Limitation commune |
|---|---|---|---|
| Pilonneuse | Murs de tranchées, jarrets, remblai confinés | Compactage par impact vertical | Plus lent sur les grands espaces ouverts |
| Compacteur à plaques | Assise routière, remblai plus large, couches de surface | Compactage vibratoire des surfaces | Plus difficile à utiliser près des bords des tuyaux |
| Rouleau | Sections de fondation et de chaussée ouvertes | Compactage roulant de grandes surfaces | Ne convient pas aux tranchées étroites |
La règle de sélection est simple : utilisez la pilonneuse là où l'accès est étroit et où la densité doit être construite de bas en haut, puis passez à une compacteuse à plaque lorsque la tranchée s'ouvre suffisamment pour supporter une couverture de surface plus large. C'est l'une des raisons pour lesquelles de nombreux entrepreneurs conservent les deux pilonneuses et compacteurs à plaques sur le même camion.
Facteurs techniques qui déterminent la qualité du compactage
Le succès du compactage dépend de l'énergie de la machine, du type de sol, de l'humidité, de l'épaisseur de la couche et de la technique de l'opérateur. Le pilon lui-même est important, mais il ne peut pas compenser un mauvais matériau ou un mauvais séquençage. Une pilonneuse dotée d'un sabot bien entretenu, d'un taux d'impact constant et d'une puissance moteur correcte fonctionnera de manière plus prévisible qu'une unité usée avec une réponse de l'accélérateur instable. Sur le terrain, les entrepreneurs se soucient également des numéros pratiques de la machine, tels que la taille du moteur, le poids opérationnel et la fréquence d'impact, car ceux-ci influencent le comportement de la machine dans une tranchée.
| Facteur technique | Plage ou référence typique | Pourquoi c'est important |
|---|---|---|
| Épaisseur de levage | 100 à 150 mm par levée | Des couches plus fines se compactent plus uniformément |
| Objectif de densité de champ | Généralement 95 % à 100 % de l'objectif de Proctor | Réduit le risque de règlement |
| Contrôle de l'humidité | Teneur en humidité proche de l’optimum | Améliore le réarrangement des particules |
| Fréquence d'impact | Souvent autour de 600 à 700 coups par minute dans les pilonneuses compactes | Une force répétitive plus élevée facilite le travail dans des tranchées denses |
Pour les analyses et l'acceptation du sol, les entrepreneurs s'appuient souvent sur les méthodes de compactage basées sur Proctor. ASTM D698 couvre l'effort standard, tandis que ASTM D1557 couvre l’effort modifié. La vérification sur le terrain utilise souvent des méthodes nucléaires ou non nucléaires. ASTM D6938 . Les chiffres sont importants car une tranchée qui réussit l’inspection visuelle mais ne répond pas aux objectifs de densité peut plus tard devenir un problème d’entretien. Dans la construction de pipelines, cette défaillance peut se manifester par un mouvement des joints, des fissures dans la chaussée ou des points faibles le long du couloir restauré.
Quand les entrepreneurs choisissent une pilonneuse pour les travaux de tranchées de canalisations
Les entrepreneurs choisissent une pilonneuse lorsque l’accès est limité, que le sol est cohérent ou mixte et que le risque de tassement est élevé. La machine est particulièrement utile dans les travaux publics urbains, l'installation de conduites de service, le creusement de tranchées d'égouts et de conduites d'eau et la remise en état des routes après la réparation des canalisations. Cela est également courant dans les projets où la tranchée passe à proximité de murs, de bordures, de fondations ou de services publics existants, car ces bords sont difficiles à compacter avec des équipements plus gros.
L'expérience sur des chantiers réels montre que la pilonneuse devient plus utile dans la zone de transition entre le tuyau et la tranchée environnante. C'est dans cette zone que le sol meuble a tendance à rester si les opérateurs comptent uniquement sur les pelles ou les vibrations de la surface. Une pilonneuse compacte peut également aider les équipes à travailler dans des sols humides ou légèrement plastiques où une plaque peut simplement passer par-dessus. Pour les équipes routières, l'avantage est pratique : moins de rappels, moins d'affaissements de la surface et de meilleures chances que la voie restaurée reste stable malgré le trafic saisonnier et les cycles de pluie.
- Utilisez un dameur dans les tranchées étroites où la zone du tuyau nécessite un compactage des bords.
- Passez à un compacteur à plaques lorsque la tranchée s’élargit suffisamment pour couvrir la surface.
- Vérifiez l'humidité avant chaque levage, en particulier dans les remblai riches en argile.
- Confirmez la densité avec des tests sur le terrain au lieu de vous fier uniquement à la sensation de la machine.
Risques liés à la construction de pipelines qu'une pilonneuse de tranchées contribue à réduire
Une pilonneuse de tranchées réduit plusieurs risques courants liés à la restauration des tranchées, notamment le tassement, la formation de vides et les charges différentielles. Le tassement est le mode de défaillance le plus visible, mais il est souvent précédé d’un sous-compactage caché. Lorsque le sol se compacte de manière inégale, les charges de circulation se concentrent sur les sections faibles et accélèrent la rupture de la surface. Aux passages à niveau, cela peut apparaître en quelques mois sous la forme d’une ligne de dépression au-dessus de la tranchée. Dans les couloirs de pipelines aménagés ou hors route, cela peut apparaître sous la forme de problèmes d'affaissement du sol et de drainage.
Un autre risque important est celui des dommages aux canalisations dus à un compactage incontrôlé. Une force de compactage excessive trop près du tuyau peut déformer les lignes sensibles ou perturber le litage. C'est pourquoi les opérateurs formés compactent par étapes contrôlées et évitent toute action agressive directement sur le tuyau avant qu'une couverture adéquate ne soit en place. Une bonne pratique ne consiste pas simplement à « plus de force » ; c'est la bonne force à la bonne profondeur avec le bon niveau d'humidité. La pilonneuse prend en charge cette méthode car elle permet un compactage ciblé plutôt que des vibrations globales sur toute la tranchée.
Comment choisir la bonne pilonneuse pour la construction de pipelines
La bonne pilonneuse pour la construction de pipelines est celle qui équilibre l'accès, la force d'impact, le poids et le contrôle de l'opérateur. Les entrepreneurs évaluent généralement si la machine peut s'insérer dans la tranchée, si elle dispose de suffisamment d'énergie pour un remblai cohérent et si elle est facile à déplacer entre les points de réparation. Dans les travaux d'entretien des routes et des services publics, la portabilité compte souvent autant que la puissance, car l'équipage peut devoir compacter plusieurs courtes sections en une seule équipe.
| Critère de sélection | Que rechercher | Impact des travaux sur les pipelines |
|---|---|---|
| Largeur de chaussure | Assez étroit pour accéder aux tranchées | Améliore la portée des bords |
| Poids opérationnel | Assez de masse pour un impact stable | Favorise la densité dans les sols cohérents |
| Type de moteur | Essence ou diesel selon site | Correspond à la logistique du carburant |
| Conception de manutention | Cadre équilibré et contrôle ergonomique | Réduit la fatigue lors des levées répétées |
Pour les acheteurs qui comparent des équipements de différentes marques ou distributeurs, il est utile de regarder au-delà de la photo de la machine et de poser des questions pratiques : peut-elle fonctionner dans une tranchée de 300 à 450 mm ? La maintenance est-elle simple pour une équipe de terrain ? Le fournisseur fournit-il des pièces et un service après-vente ? Pour les entrepreneurs qui ont également besoin de mélangeurs, de couteaux et d'outils de finition de surface, une source d'équipement plus large telle que bétonnières et machines de marquage routier peut être utile lorsque la restauration d’un pipeline fait partie d’un ensemble de travaux municipaux ou routiers plus vastes.
Procédure sur le terrain pour un meilleur compactage des tranchées de tuyaux
Un meilleur compactage des tranchées résulte d’une discipline de processus et non d’une simple mise à niveau de la machine. Le flux de travail le plus fiable consiste à inspecter la tranchée, à vérifier l'assise, à placer le remblai dans les couches mesurées, à compacter chaque couche et à tester avant de continuer. Si le matériau est trop humide, l’équipe doit corriger l’humidité plutôt que simplement augmenter les passages de la machine. Si la tranchée est trop étroite pour une action appropriée, la méthode de compactage doit changer plutôt que de forcer un outil inapproprié dans l'espace.
- Confirmer l'assise des tuyaux et la mise en place initiale du remblai.
- Placer le remblai en couches minces et uniformes.
- Compacter avec une pilonneuse dans la zone des canalisations et sur les bords.
- Testez la densité à des points représentatifs.
- Passez à un compacteur à plaques pour des couches supérieures plus larges si nécessaire.
Cette séquence est particulièrement importante dans les tranchées traversant des routes, où un mauvais compactage devient rapidement visible pour la circulation. La construction d'un pipeline est suffisamment coûteuse sans réparations répétées, et l'étape de compactage est l'un des rares endroits où de petits changements opérationnels peuvent éviter des coûts futurs importants. En ce sens, la pilonneuse n’est pas seulement un outil de tranchée ; c'est un outil de contrôle qualité pour toute la chaîne de restauration.
Foire aux questions sur l'utilisation de pilonneuses dans la construction de pipelines
Quel est l'objectif principal d'une pilonneuse dans la construction de pipelines ?
L'objectif principal est de compacter le remblai des tranchées dans des espaces confinés afin que le couloir de canalisation reste stable et que le tassement soit minimisé.
Pourquoi une pilonneuse de tranchées est-elle meilleure qu'un compacteur à plaques dans les tranchées étroites ?
Une pilonneuse de tranchées est meilleure car son sabot étroit et son impact vertical peuvent atteindre les hanches et les bords de la tranchée plus efficacement qu'un compacteur à plaque.
Quelle doit être l’épaisseur de chaque couche de remblai lors du compactage des tranchées ?
Dans de nombreuses applications de tranchées, les couches sont compactées en couches d'environ 100 à 150 mm, en fonction du sol et des spécifications.
Une pilonneuse peut-elle endommager le tuyau ?
Il peut s'il est utilisé de manière trop agressive avant que la couverture et la litière appropriées ne soient en place, c'est pourquoi un compactage par étapes et une opération entraînée sont essentiels.
Quels types de sols conviennent le mieux à une pilonneuse ?
Il est particulièrement efficace dans les sols cohésifs et mixtes où l’impact vertical aide à lier les particules et à fermer les vides.
Quand un entrepreneur doit-il passer d’une pilonneuse à une plaque vibrante ?
Le changement se produit généralement lorsque la tranchée s'ouvre suffisamment pour couvrir une surface plus large et que le travail passe du compactage des bords à la finition de la couche supérieure.
